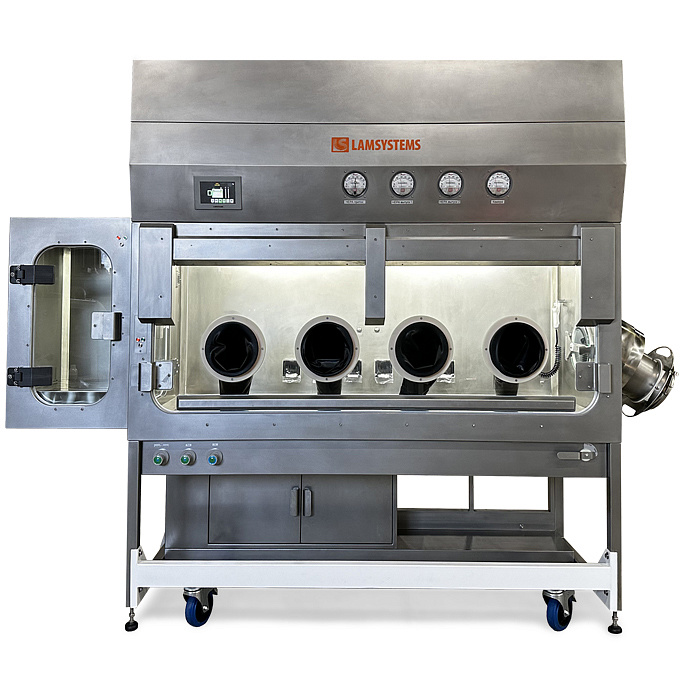

Изолятор отрицательного давления для работы с пробами АФС с антивибрационным столиком
Артикул: 2R-I.007-21/351
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума.
Версия для печати

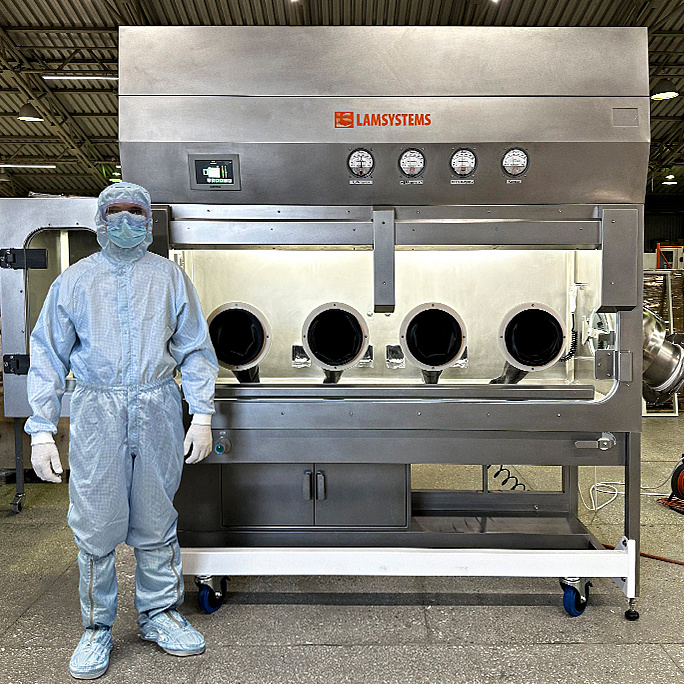

Изолятор отрицательного давления для работы с пробами АФС с антивибрационным столиком
Артикул: 2R-I.007-21/351
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума.
Параметры и размеры
Артикул |
2R-I.007-21/351 |
Габаритные размеры, (Ш×Г×В), мм |
3165×910×2665 |
Размеры рабочей камеры, (Ш×Г×В), мм |
2100×700×890 |
Производительность по подаваемому и удаляемому воздуху,м³/ч |
150-200 |
Отрицательное давление в рабочей камере изолятора, Па |
80 ± 20 |

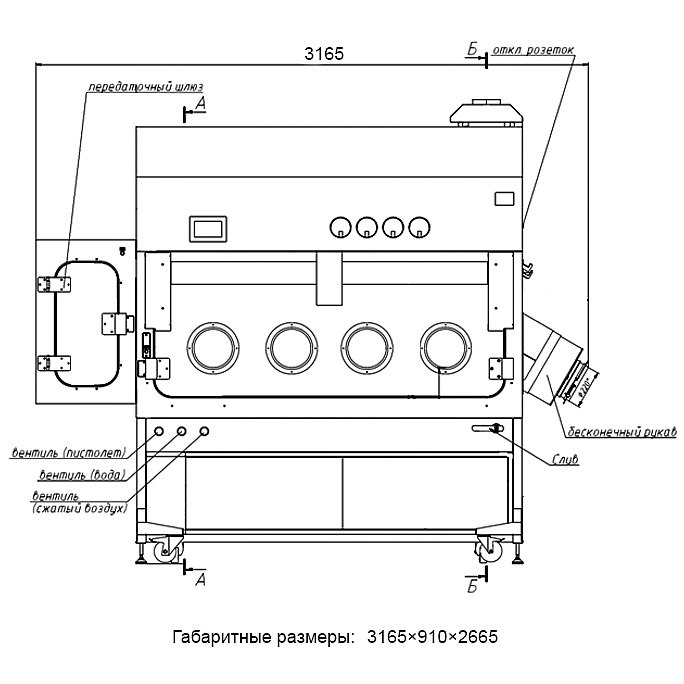

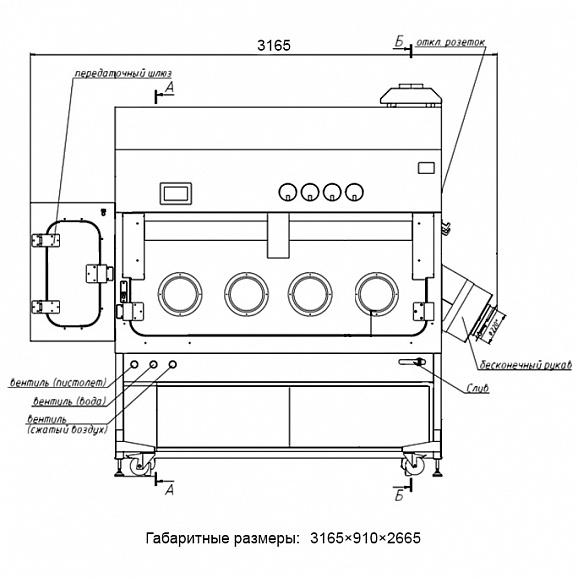

Габаритный чертеж

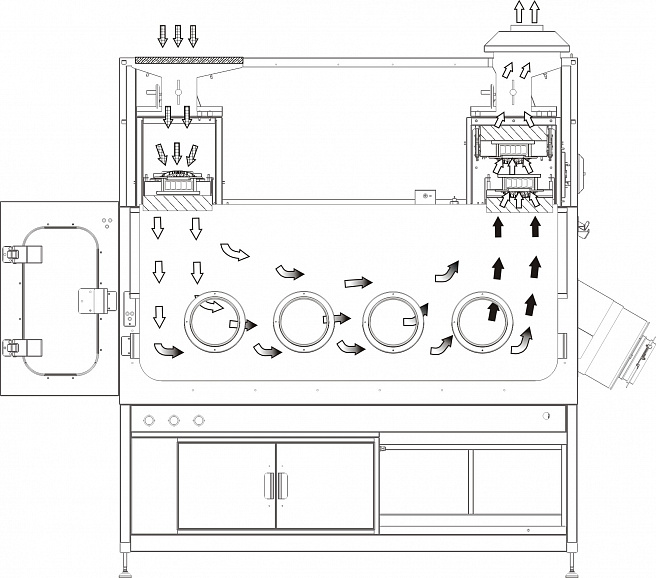

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- Наружные панели корпуса изолятора выполнены из нержавеющей стали AISI 304
- Стенки рабочей камеры изолятора выполнены из нержавеющей стали AISI 316L
- Освещение рабочей камеры светодиодное

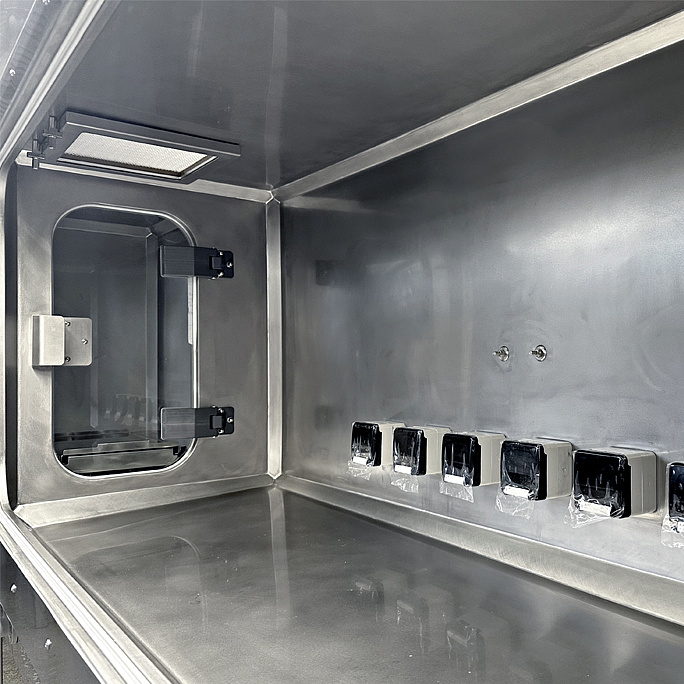

- Шесть розеток ~230 В IP 66 на задней стенке РК с независимым от системы питания изолятора подключением
Фронтальное стекло

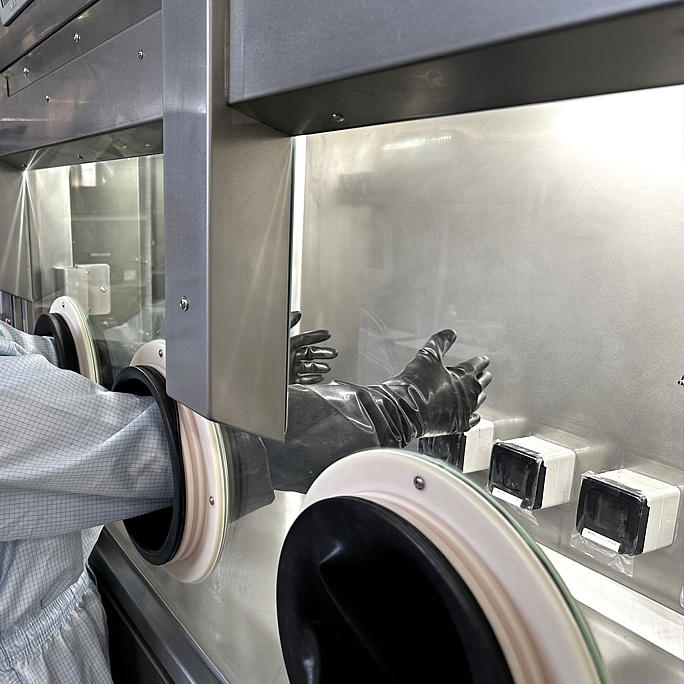

- Фронтальное окно из стекла с четырьмя перчаточными портами. В перчаточные порты установлены перчатки в комплекте с уплотнительными кольцами
- Створка фронтального окна снабжена механизмом подъёма с газовыми амортизаторами, в закрытом положении окно фиксируется с обеспечением герметичного стыка по всему периметру створки
- Герметизация фронтального окна с корпусом происходит с помощью надувного силиконового уплотнителя

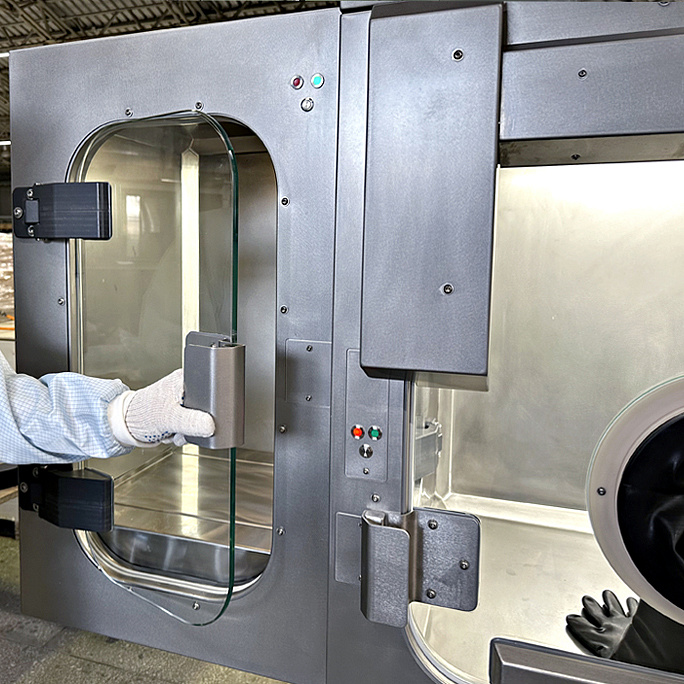

Передаточный шлюз
- Слева в рабочей камере установлен передаточный пассивный шлюз
- Материал шлюза: рабочая камера –AISI 316L, внешние поверхности шлюза– AISI 304;
- Давление воздуха внутри шлюза не контролируется
- Расположение дверей в шлюзе – угловое
- В шлюзе выдвижная полка для передачи материалов внутрь рабочей камеры изолятора
- Герметизация дверей осуществляется с помощью пневматического уплотнения;
- Автоматика шлюза снабжена системой блокировки для предотвращения одновременного открытия обеих дверей
Дополнительные элементы
- Штуцеры для проверки целостности, установленных НЕРА фильтров;
- Вытяжной зонт для подключения изолятора к активной вытяжной системе

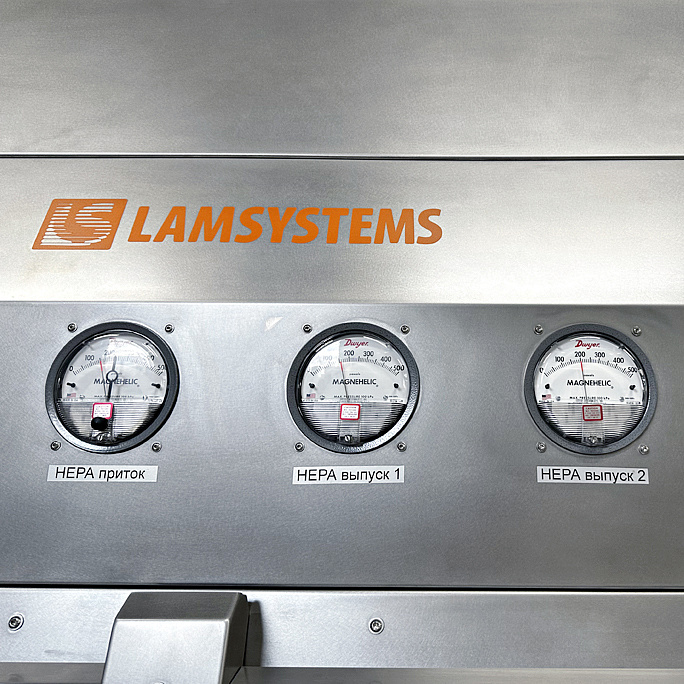

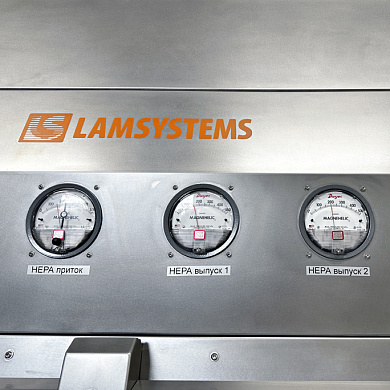

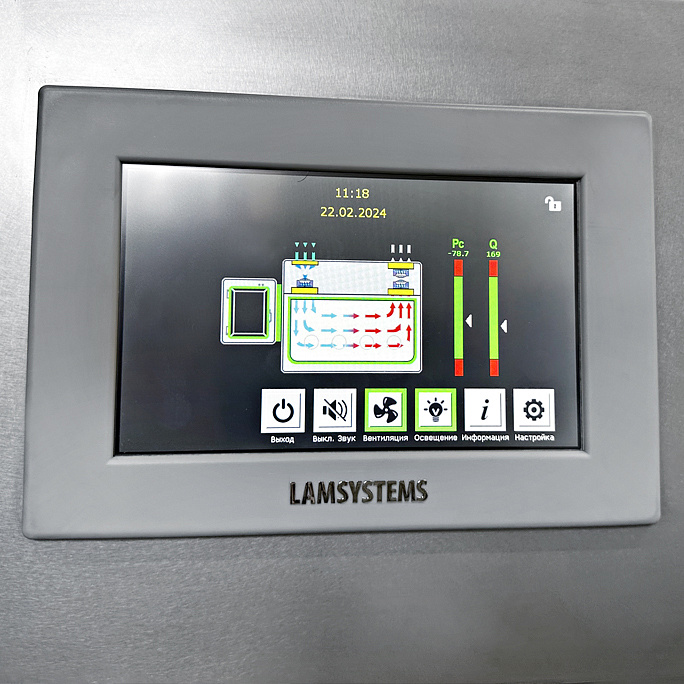

- Дифференциальные манометры на всех НЕРА-фильтрах и в рабочей камере;
- Автоматическая система тестирования герметичности рабочей камеры изолятора
Особенности и комплектация

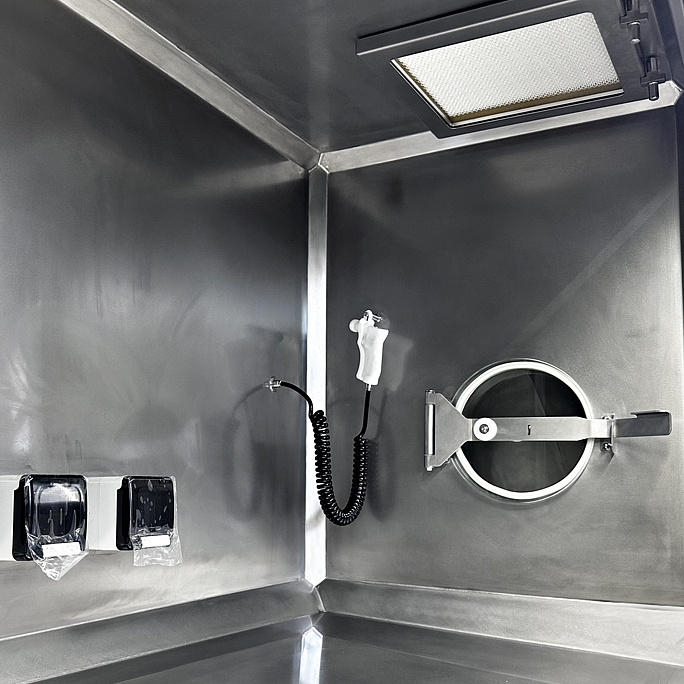

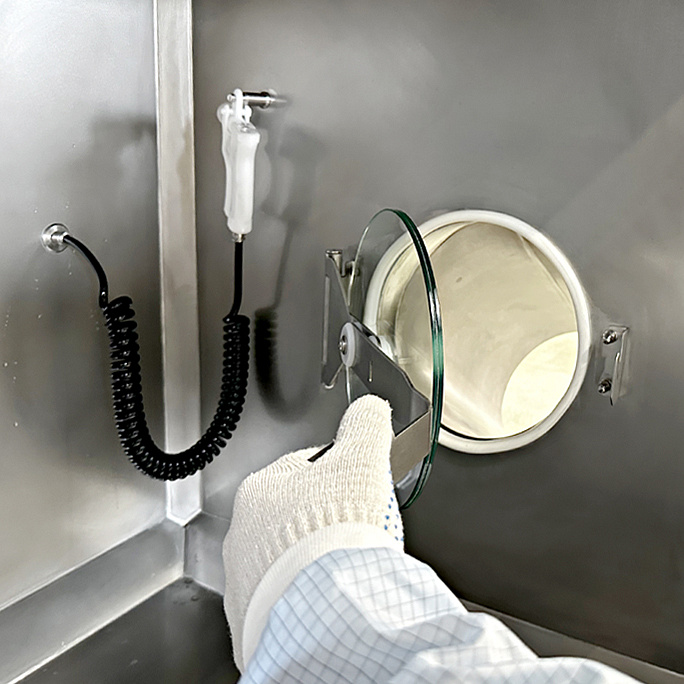

- Система WIP (ручная мойка рабочей камеры) – моющий пистолет;
- Поддон РК изолятора имеет уклон к переднему правому углу для слива жидкости. Запорный кран на слив

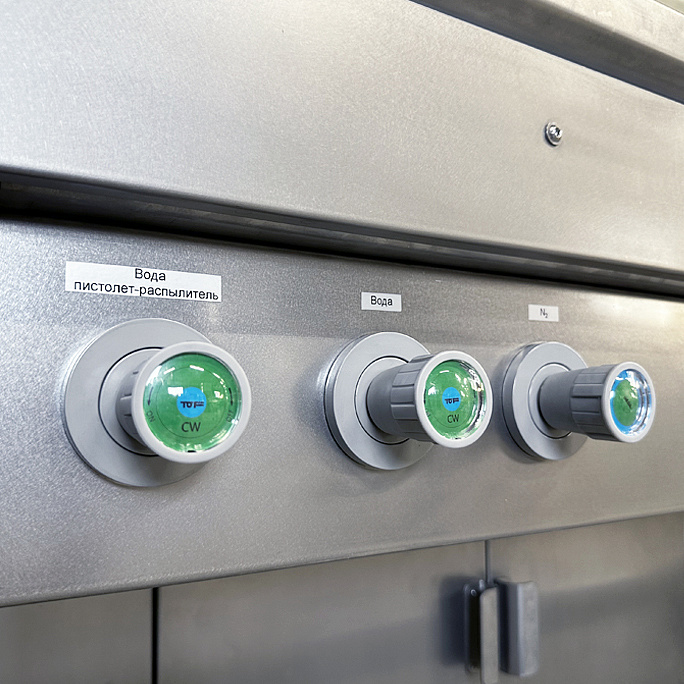

- Линия подачи сжатого воздуха в рабочую камеру
- Линия подачи воды в рабочую камеру с дистанционным краном

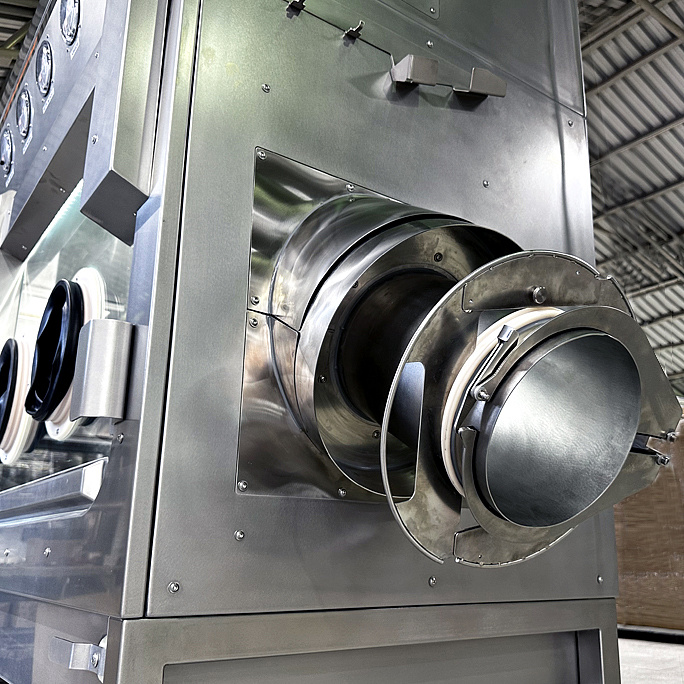

- Справа в рабочей камере установлен нестерильный бесконечный рукав из ПВД – пленки для удаления твёрдых отходов. Диаметр держателя рукава 220 мм.
- Антивибрационный столик 350×350 мм для размещения весов в рабочей камере
- Модуль для опрессовки перчаточных портов для проверки целостности перчаток
