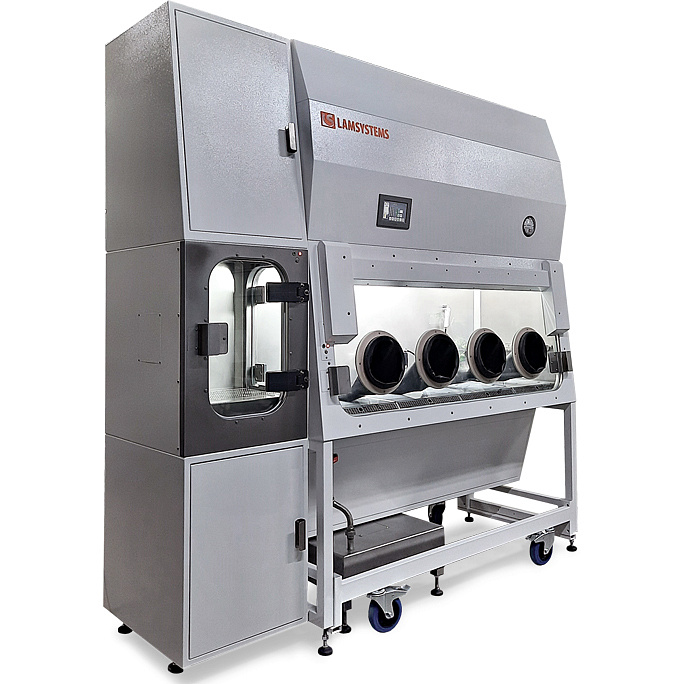

Изолятор отрицательного давления c активным шлюзом и WIP-мойкой
Артикул: 2R-I.007-18/238
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума. Изолятор представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри изолятора.
Рабочая камера физически изолирована от оператора и окружающей среды: работа осуществляется через стекло, к которому жёстко закреплены специальные (камерные) перчатки. Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Версия для печати
Рабочая камера физически изолирована от оператора и окружающей среды: работа осуществляется через стекло, к которому жёстко закреплены специальные (камерные) перчатки. Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Отрасли
Тип защиты
Виды работ
Для защиты оператора и окружающей среды при работе с патогенными агентами и микроорганизмами, обеспечивая высокую степень безопасности.
Изолятор отрицательного давления c активным шлюзом и WIP-мойкой
Артикул: 2R-I.007-18/238
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума. Изолятор представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри изолятора.
Рабочая камера физически изолирована от оператора и окружающей среды: работа осуществляется через стекло, к которому жёстко закреплены специальные (камерные) перчатки. Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Рабочая камера физически изолирована от оператора и окружающей среды: работа осуществляется через стекло, к которому жёстко закреплены специальные (камерные) перчатки. Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора.
Параметры и размеры
Наименование изделия
Изолятор отрицательного давления для работы с пробами активных фармацевтических субстанций
| Артикул | 2R-I.007-18/238 |
| Габаритные размеры изолятора со шлюзом с зонтом /ШхГхВ/, мм: | 2540х960х2790 |
| Размеры рабочей камеры бокса (ШхГхВ), мм | 1800х635х715 |
| Параметры фильтров, установленных в изолятор: | |
| -входной фильтр грубой очистки класс по ГОСТ Р ЕН 779 | G4 |
| -приточный НЕРА-фильтр класс по ГОСТ Р ЕН 1822-1 | H14 |
| -выпускной НЕРА-фильтр класс по ГОСТ Р ЕН 1822-1 | H14 |
| Параметры фильтра, установленного в шлюз изолятора: | |
| - НЕРА-фильтр рециркуляции, класс по ГОСТ Р ЕН 1822-1 | H14 |
| Параметры электропитания изолятора: | |
| – напряжение, В~ | ~ 230 ± 10 % |
| – частота, Гц | 50 |
| Освещение рабочей поверхности (интегральное значение по всей площади рабочей зоны), Лк, не менее | 1000 |
| Максимальная потребляемая мощность изолятора, Вт, не более | 1620 |
| Максимальная потребляемая мощность изолятора без учета нагрузки на встроенные розетки, Вт, не более | 620 |
| Допускаемая нагрузка на каждую группу встроенных розеток, Вт, не более | 1000 |
| Масса изолятора, кг, не более | 820 |
Характеристики
| Фильтрация воздуха: | |
| - поступающего в изолятор снаружи | двухступенчатая (G4, Н14) |
| - удаляемого за пределы изолятора | двухступенчатая (Н14, Н14) |
| Начальная эффективность установленных в изоляторНЕРА-фильтров по частицам МРРS, % | 99,995 |
| Рабочее отрицательное давление (разрежение) в рабочейкамере, Па: | 80 ± 20 |

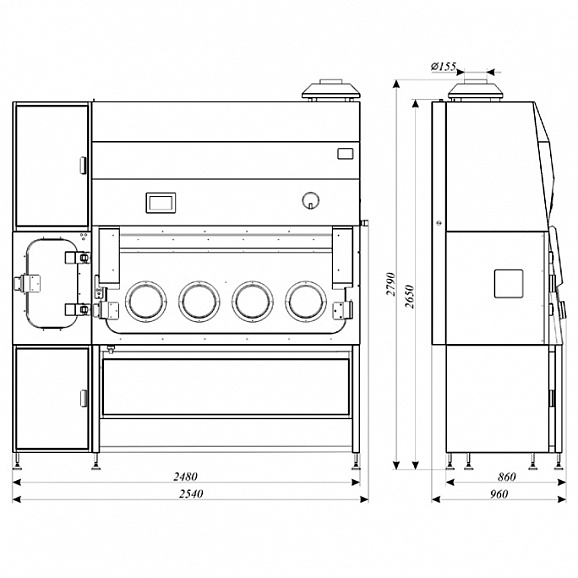

Габаритный чертеж

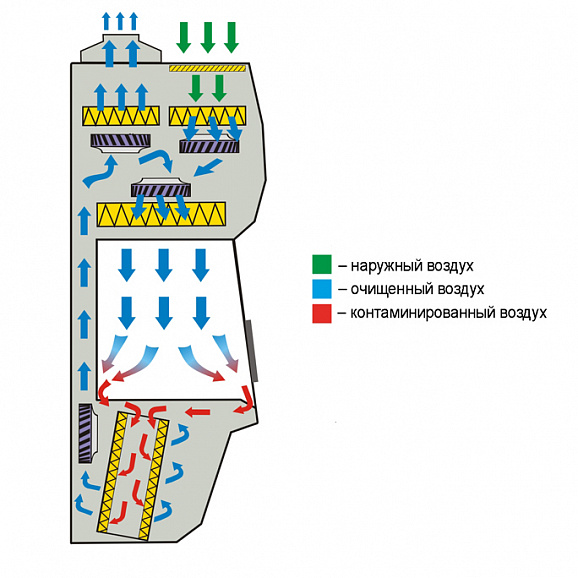

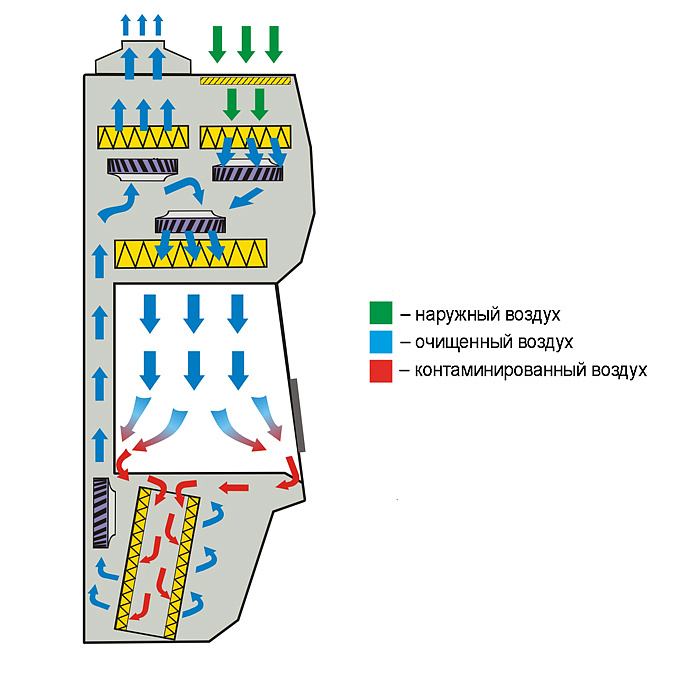

Схема воздушных потоков
Стандартное исполнение

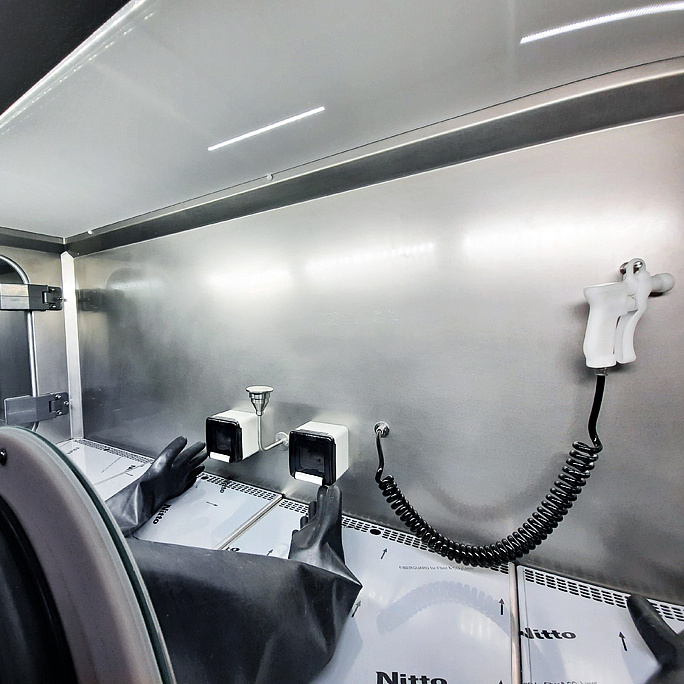

Рабочая камера
- стенки рабочей камеры выполнены из нержавеющей стали AISI 316 L;
- две розетки ~ 230В IP66 на задней стенке рабочей камеры;
- освещение рабочей камеры светодиодное;
- рабочая зона формируется съемными столешницами из нержавеющей стали AISI 316 L;
- система WIP (ручная мойка рабочей камеры) - моющий пистолет;
- поддон под столешницей изолятора имеет уклон к переднему левому углу для организации слива жидкости. Запорный кран на сливе.

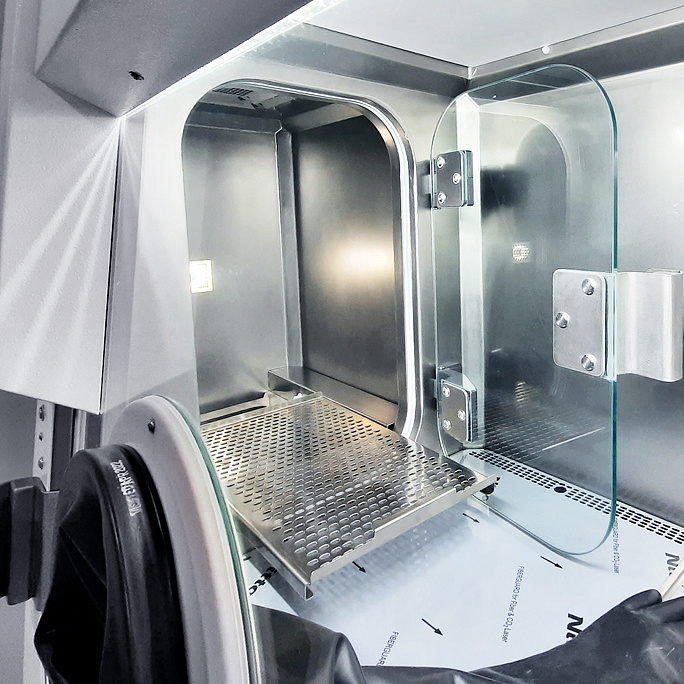

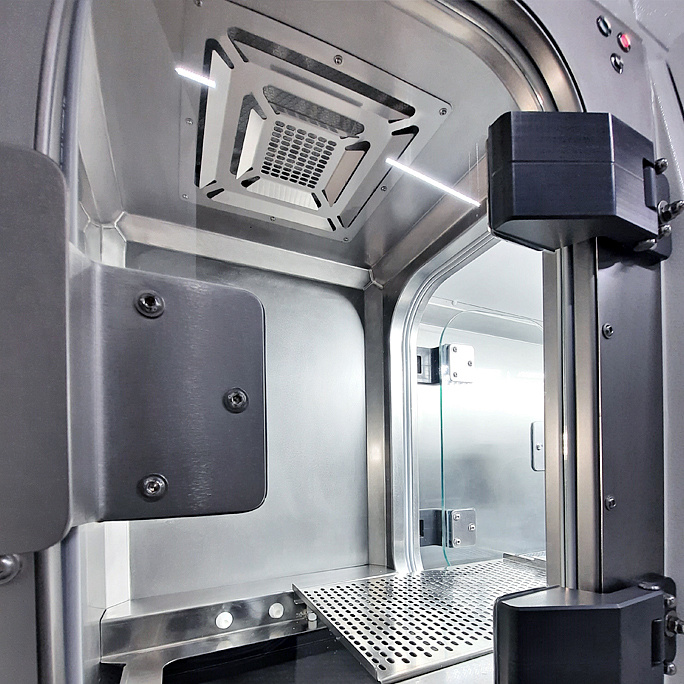

Передаточный шлюз
- слева от рабочей камеры установлен передаточный материальный шлюз;
- система рециркуляции воздуха внутри шлюза через НЕРА-фильтры;.
- материал шлюза: рабочая камера – нержавеющая сталь AISI 316 L, внешние поверхности - сталь окрашенная;
- выдвижная полка для передачи материалов внутрь рабочей камеры изолятора;
- давление воздуха внутри шлюза не контролируется;
- расположение дверей – угловое – наружная дверь с передней стороны изолятора, внутренняя дверь встроена в боковую стенку рабочей камеры изолятора;
- герметизация дверей осуществляется с помощью пневматического уплотнения;
- автоматика шлюза снабжена системой блокировки для предотвращения одновременного открытия обеих дверей.
Элементы системы управления
- система электроавтоматики – микропроцессорная;

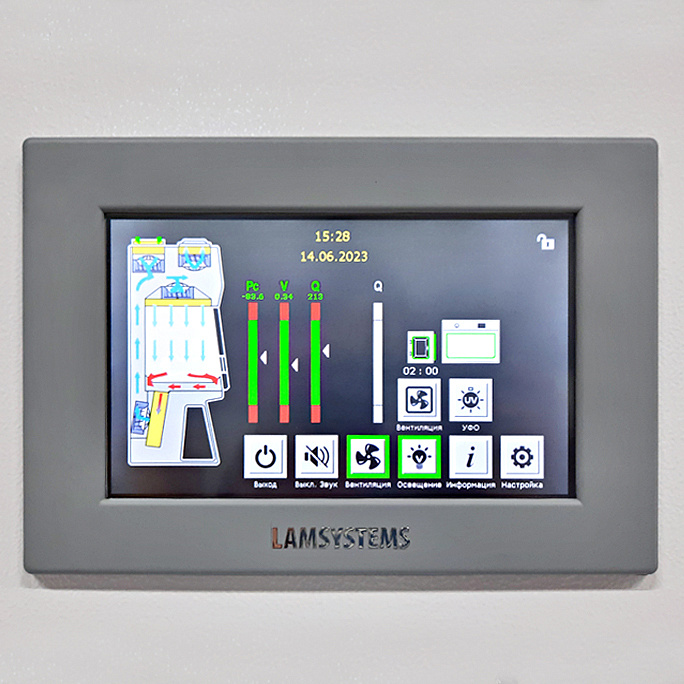

- пульт управления – сенсорная панель;
- автоматическое поддержание заданного объема воздуха вне зависимости от степени загрязненности НЕРА-фильтров с отображением скорости нисходящего потока в единицах «м/с»;
- автоматическое поддержание рабочего разряжения внутри рабочей камеры изолятора с отображением рабочего давления в камере в единицах «Па».
Дополнительные элементы
- вытяжной зонт, устанавливаемый на выпускной НЕРА фильтр. Вытяжной зонт оснащен компенсационным зазором для минимизации влияния вытяжной системы на работу изолятора;
- пробоотборник на задней стенке рабочей камеры для подключения счетчика частиц со скоростью пробоотбора 28,3 л/мин;
- автономный модуль опрессовки перчаток для контроля их целостности (без встроенного манометра);
- компрессор для функционирования пневматических систем изолятора;
- для дополнительного визуального контроля рабочего разряжения внутри рабочей камеры в изолятор установлен дифференциальный манометр;

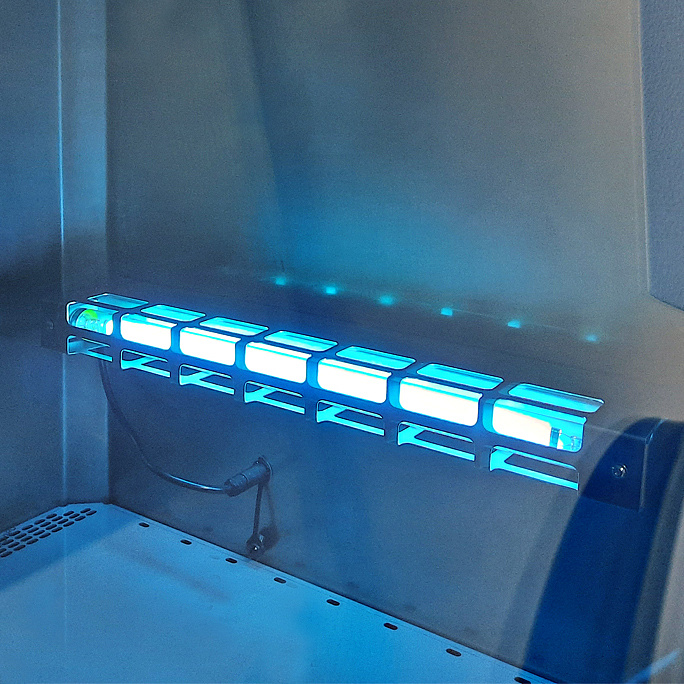

- съемный УФ-облучатель рабочей камеры (снимается во время мойки рабочей камеры).

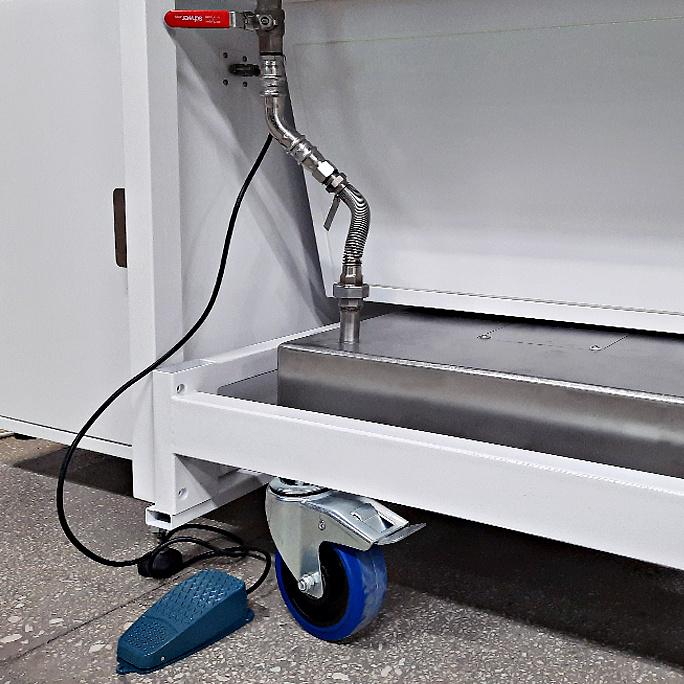

Буферная емкость для омывающей жидкости
- объем ёмкости – 60 л;
- слив из ёмкости происходит через сливной патрубок (ёмкость имеет наклон в сторону патрубка). Резьба патрубка 1¼ дюйма.

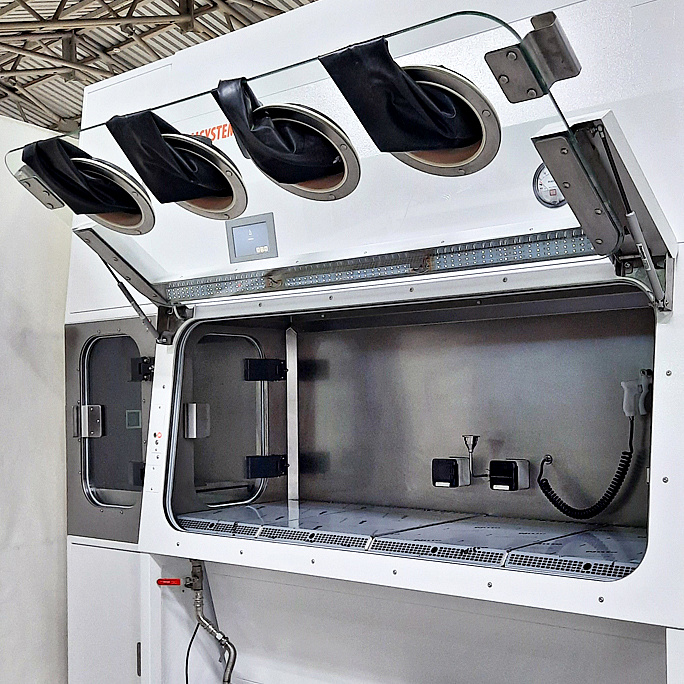

Фронтальное окно
- во фронтальное окно установлено стекло прозрачное 10мм закаленное с защитной пленкой;
- створка фронтального окна снабжена механизмом подъёма с газовыми амортизаторами, в закрытом положении окно фиксируется с обеспечением герметичного стыка по всему периметру створки;
- герметизация переднего стекла с корпусом происходит с помощью надувного силиконового уплотнителя;
- фронтальное окно оснащено четырьмя перчаточными портами, в которых установлены камерные перчатки;
- камерные перчатки в комплекте с уплотнительными силиконовыми кольцами. Диаметр перчаточного порта 220мм.
