Изолятор отрицательного давления для работы с пробами АФС.Бесконечный рукав в поддоне
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума.
Внутри рабочей камеры во время работы изолятора постоянно поддерживается пониженное давление по отношению к окружающей среде в пределах ≈ 80Па.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора
Изолятор предназначен для физического отделения производственного процесса от оператора, а также изоляции внутренней среды от наружной таким образом, чтобы перенос потенциальных аэрозольных загрязнений из одной среды в другую был сведён до минимума.
Внутри рабочей камеры во время работы изолятора постоянно поддерживается пониженное давление по отношению к окружающей среде в пределах ≈ 80Па.
При необходимости изолятор может быть подключен к активной вытяжной системе с помощью вытяжного зонта из комплекта поставки изолятора
Параметры и размеры
Наименование изделия
Изолятор отрицательного давления для работы с пробами активных
фармацевтических субстанций
Артикул |
2R-I.004-12/223 |
| Габаритные размеры изолятора со шлюзом без зонта /ШхГхВ/, мм: | 1730х850х2035 |
| Габаритные размеры изолятора со шлюзом с зонтом /ШхГхВ/, мм: | 1730х850х2120 |
| Размеры рабочей камеры бокса (ШхГхВ), мм | 1140х645х655 |
Параметры фильтров, установленных в изолятор: |
|
| -входной фильтр грубой очистки класс по ГОСТ Р ЕН 779 | G4 |
| -приточный НЕРА-фильтр класс по ГОСТ Р ЕН 1822-1 | H14 |
| -выпускной НЕРА-фильтр класс по ГОСТ Р ЕН 1822-1 | H14 |
| Параметры фильтра, установленного в шлюз изолятора | |
| - НЕРА-фильтр рециркуляции, класс по ГОСТ Р ЕН 1822-1 | H14 |
| Параметры электропитания изолятора: | |
| – напряжение, В~ | ~ 230 ± 10 % |
| – частота, Гц | 50 |
| Освещение рабочей поверхности (интегральное значение по всей площади рабочей зоны), Лк, не менее | 1000 |
| Максимальная потребляемая мощность изолятора, Вт, не более | 1920 |
| Максимальная потребляемая мощность изолятора без учета нагрузки на встроенные розетки, Вт, не более | 920 |
| Допускаемая нагрузка на каждую группу встроенных розеток, Вт, не более | 1000 |
Характеристики
| Фильтрация воздуха: | |
| - поступающего в изолятор снаружи | двухступенчатая (G4, Н14) |
| - удаляемого за пределы изолятора | двухступенчатая (Н14, Н14) |
| Начальная эффективность установленных в изоляторНЕРА-фильтров по частицам МРРS, % | 99,995 |
| Рабочее отрицательное давление (разрежение) в рабочейкамере, Па: | 80 ± 20 |

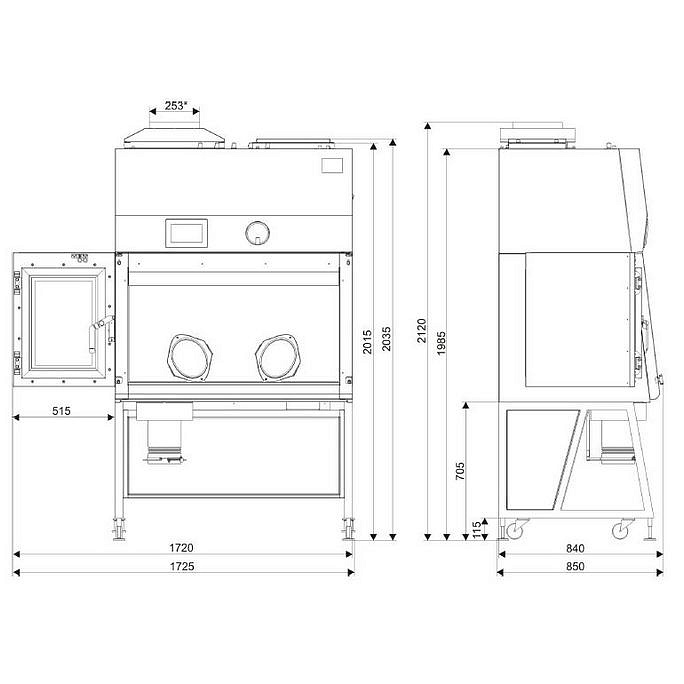

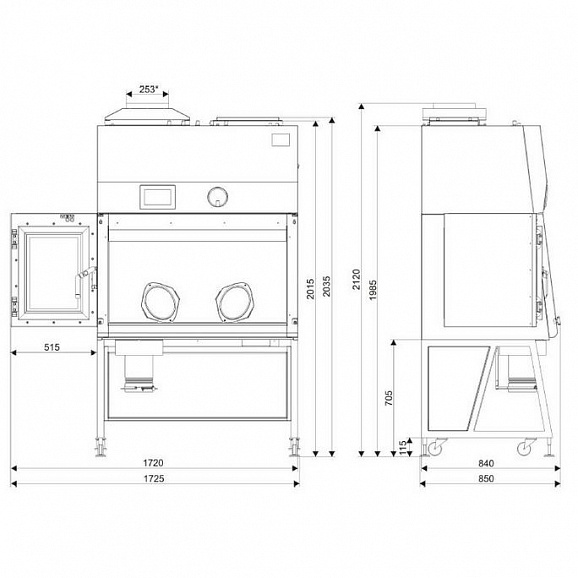

Габаритный чертеж

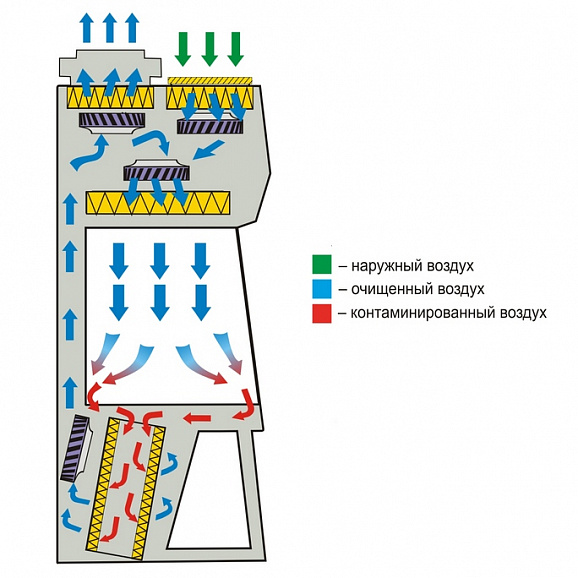

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- боковые и задняя стенки рабочей камеры выполнены из нержавеющей стали марки AISI 316;
- съемный блок из двух розеток с внешним выключателем питания для подключения оборудования;
- освещение рабочей камеры бокса светодиодное;
- в поддон рабочей камеры установлен бесконечный рукав для удаления твёрдых отходов, нестерильный;
- поддон под столешницей бокса имеет легко очищаемую конструкцию и сделан таким образом, чтобы предотвратить попадание протекших на него жидкостей внутрь бокса и на предварительные НЕРА-фильтры.
Передаточный шлюз
- слева в рабочей камере установлен материальный шлюз;
- материал шлюза: рабочая камера – нержавеющая сталь AISI 304, внешние поверхности шлюза – сталь окрашенная.
- выдвижная полка для передачи материалов внутрь рабочей камеры изолятора;
- давление воздуха внутри шлюза не контролируется
- расположение дверей – угловое – наружная дверь с передней стороны изолятора, внутренняя дверь встроена в левую стенку рабочей камеры изолятора;
- двери шлюза снабжены системой электро-механической блокировки запорных рукоятей для предотвращения одновременного открытия обеих дверей.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – сенсорная панель;
- автоматическое поддержание заданного объема воздуха вне зависимости от степени загрязненности НЕРА-фильтров.
Дополнительные элементы
- для удаления твёрдых отходов из рабочей камеры изолятора предусмотрена система крепления «бесконечного» рукава. Внутренний диаметр канала сброса отходов 148мм;
- для перемещения бокса предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры;
- вытяжной зонт, устанавливаемый на выпускной НЕРА фильтр. Вытяжной зонт оснащен компенсационным зазором для минимизации влияния вытяжной системы на работу изолятора;
- штуцеры для проверки целостности НЕРА фильтров.
