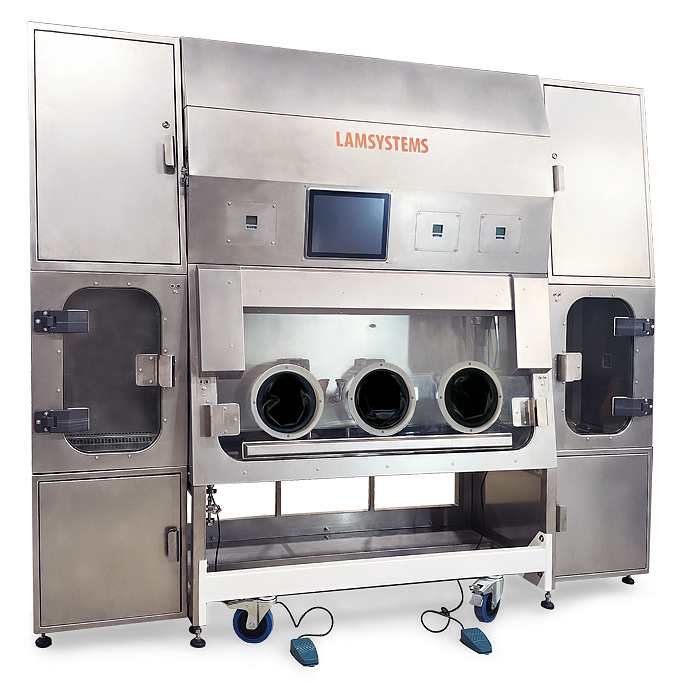

Изолятор положительного давления
другую был сведён до минимума. В изоляторе допускаются работы с нетоксичными и низкотоксичными субстанциями.
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью
вытяжного зонта из комплекта поставки изолятора.
другую был сведён до минимума. В изоляторе допускаются работы с нетоксичными и низкотоксичными субстанциями.
Изолятор не предназначен для обеспечения защиты от газов, паров и молекулярных загрязнений рабочего продукта и окружающей среды. При необходимости изолятор может быть подключен к активной вытяжной системе с помощью
вытяжного зонта из комплекта поставки изолятора.
Параметры и размеры
Наименование изделия
Изолятор положительного давления
| Артикул | 2R-Н.300-13 |
Габаритные размеры изолятора (в скобках указан размер без кронштейна опор) /ШхГхВ/, мм, не более |
2935×1035(870)×2420 |
Размеры рабочей камеры (ШхГхВ), мм |
1500×635×715 |
| Параметры фильтров, установленных в изолятор: | |
- входной фильтр грубой очистки класс по ГОСТ Р 71490 |
G4 |
- приточный НЕРА-фильтр класс по ГОСТ Р 71176 |
H14 |
- рециркуляционный НЕРА-фильтр класс по ГОСТ Р 71176 |
Н14 |
- выпускной НЕРА-фильтр класс по ГОСТ Р 71176 |
Н14 |
- НЕРА-фильтры шлюзов класс по ГОСТ Р 71176 |
H14 |
| Параметры электропитания изолятора: | |
| – напряжение, В~ | ~ 230 ± 10 % |
| – частота, Гц | 50 |
Параметры светодиодного освещения рабочей камеры: мощность одного элемента светодиодного освещения, Вт |
39 |
Параметры светодиодного освещения каждого шлюза: мощность одного элемента светодиодного освещения, Вт |
2 |
Максимальная потребляемая мощность изолятора без учета нагрузки на встроенные розетки, Вт, не более |
2000 |
Освещенность рабочей зоны изолятора (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
2000 |
| Масса изолятора, кг, не более | 885 |
Характеристики
Производительность по подаваемому и удаляемому из изолятора воздуху, м3/ч, не менее |
150-250 |
Средняя скорость воздушного потока в рабочей камере, на расстоянии 150мм от поверхности ламинаризатора, м/с |
0,30-0,40 |
Рабочее избыточное давление в рабочей камере изолятора, Па, не менее |
80 |
Рабочее избыточное давление в камере каждого шлюза, Па, не менее |
60 |

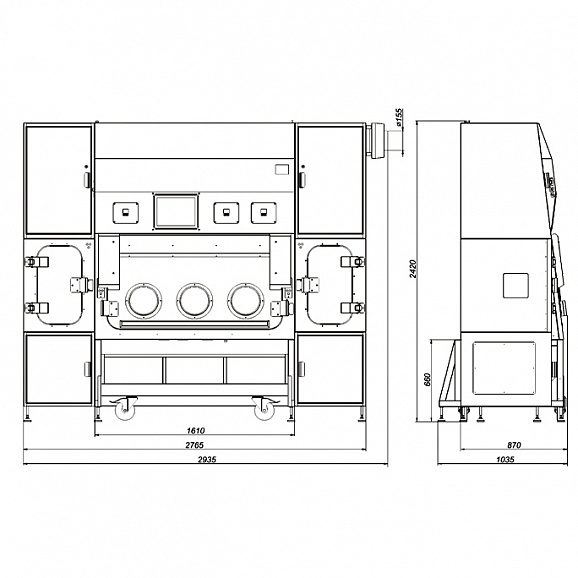

Габаритный чертеж

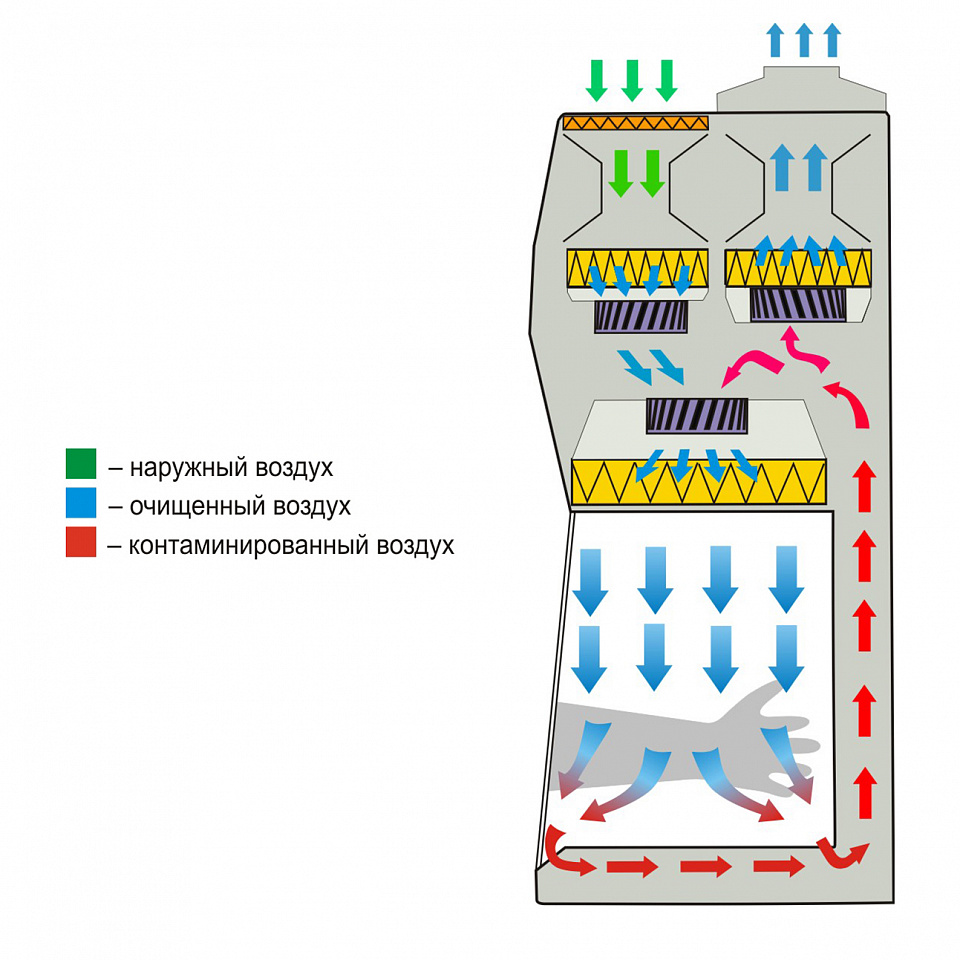

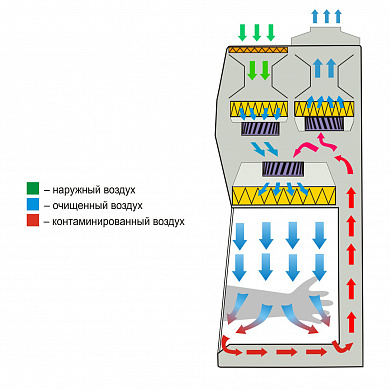

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- стенки рабочей камеры изолятора выполнены из нержавеющей стали
- столешницы усиленные, общей грузоподъемностью 100 кг. Материал – нержавеющая сталь

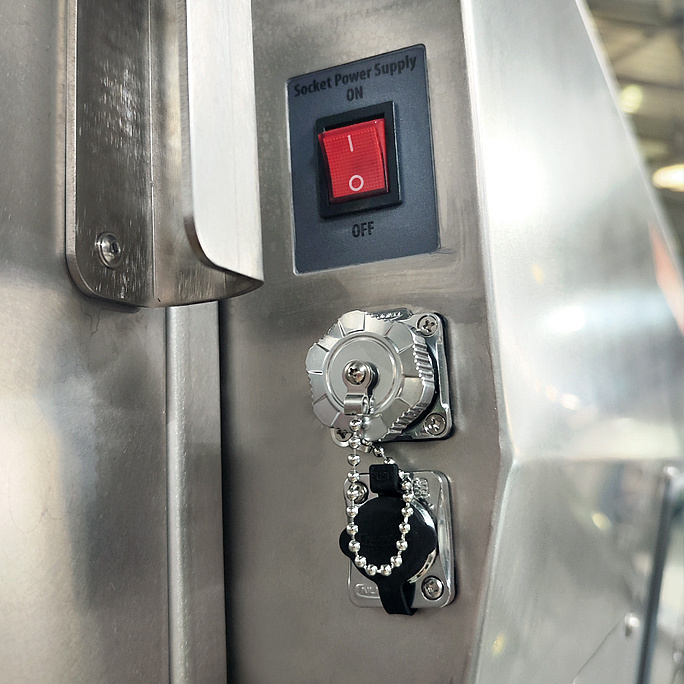

- две розетки ~230 В IP 66 на задней стенке рабочей камеры с автономным включением на боковой стенке передней
- панели изолятора
- пробоотборник с крышкой на задней стенке рабочей камеры для подключения внешнего счетчика частиц со скоростью
- пробоотбора 28,3 л/мин (счетчик частиц не входит в комплект поставки)
- пистолет продувки сжатым воздухом
- освещение рабочей камеры светодиодное

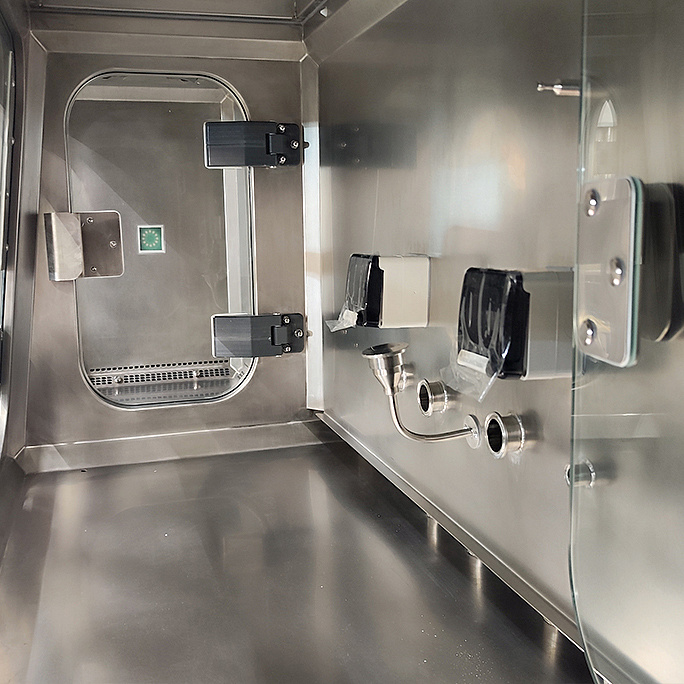

- На задней стенке рабочей камеры установлены:
- проходные порты (3шт) в комплекте с разборными втулками и заглушками для герметичного ввода трубок

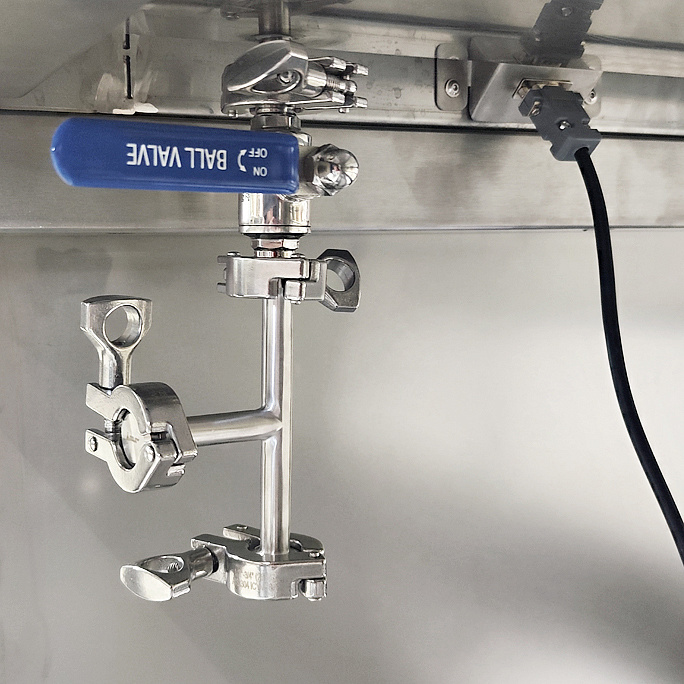

- порт (санитарный соединитель) для подключения микробиологического пробоотборника
Фронтальное окно
- во фронтальное окно установлено стекло
- окно оснащено перчаточными портами, в которые установлены перчатки
- створка фронтального окна снабжена механизмом подъёма с газовыми амортизаторами, в закрытом положении фиксируется с обеспечением герметичного стыка по всему периметру
- герметизация створки фронтального окна с корпусом происходит с помощью надувного силиконового уплотнителя.

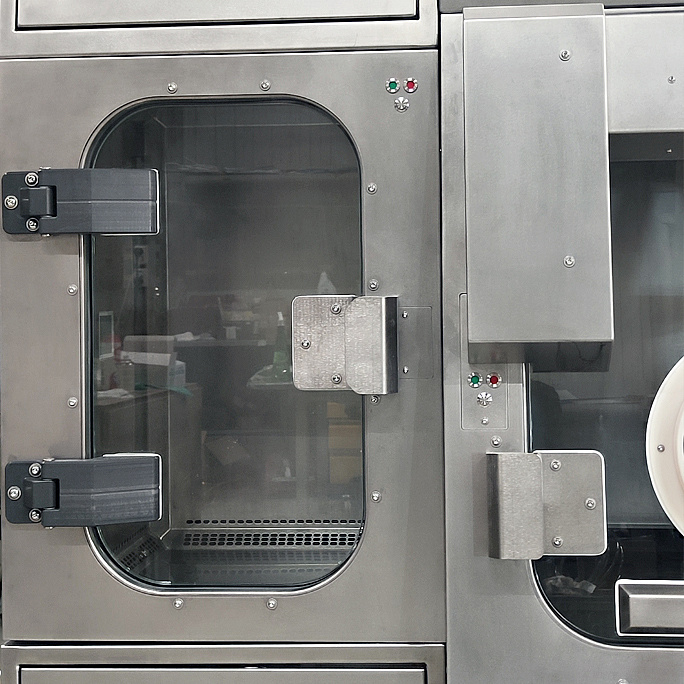

Шлюзы
- с правой и левой стороны от рабочей камеры установлены передаточные активные шлюзы
- материал шлюзов – нержавеющая сталь
- выдвижная полка в каждом шлюзе для передачи материалов внутрь рабочей камеры изолятора
- система обеззараживания шлюзов парами перекиси водорода

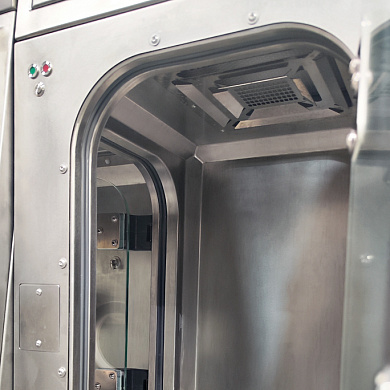

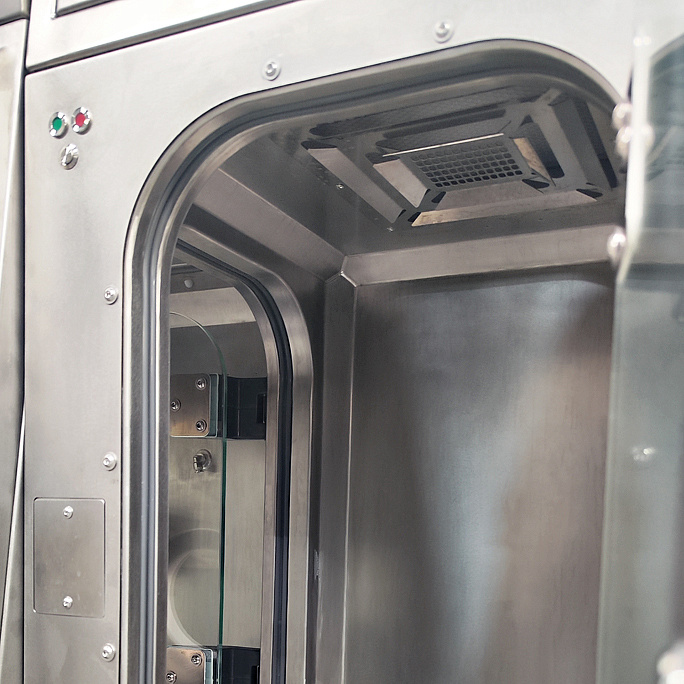

- давление воздуха внутри шлюзов положительное, циркуляция воздуха через НЕРА-фильтры
- расположение дверей – угловое – наружные двери шлюзов расположены с передней стороны бокса, внутренние двери встроены в боковые стенки рабочей камеры изолятора
- герметизация дверей осуществляется за счет надувного силиконового уплотнителя
- двери шлюза снабжены системой блокировки для предотвращения их одновременного открытия
Элементы системы управления
- система электроавтоматики – микропроцессорная
- пульт управления – сенсорная панель
Дополнительные элементы
- вытяжной зонт для подключения изолятора к активной вытяжной системе. Вытяжной зонт оснащен компенсационным зазором для минимизации влияния вытяжной системы на работу изолятора
- для дополнительного визуального контроля давления в рабочей камере изолятора и в шлюзах установлены датчики давления
- штуцеры для проверки целостности, установленных НЕРА фильтров
- возможность оперативного тестирования герметичности рабочей камеры изолятора
- модуль для опрессовки перчаточных портов для проверки целостности перчаток (с манометром)
- пробоотборник на задней стенке рабочей камеры для подключения внешнего счетчика частиц
- автономное аспирационное устройство для проведения микробиологического контроля (удаленный микробиологический воздушный пробоотборник)
- для включения/выключения электропитания изолятора установлен дифференциальный автомат
Система обеззараживания парами перекиси водорода
- встроенная система обеззараживания парами перекиси водорода предназначена для обеззараживания поверхностей
- рабочей камеры изолятора и шлюзов. Система может использоваться как для обеззараживания всего объема изолятора,
- так и для обеззараживания рабочей камеры и шлюзов по отдельности
- для работы системы применяется медицинский раствор перекиси водорода по ГОСТ 177-88
- объем ёмкости для перекиси водорода H2O2 - 3л
- для работы системы обеззараживания изолятор должен быть подключен к системе вытяжной вентиляции. Работа системы обеззараживания в режиме выброса воздуха в помещение не допускается
- датчик концентрации перекиси водорода, влажности и температуры
