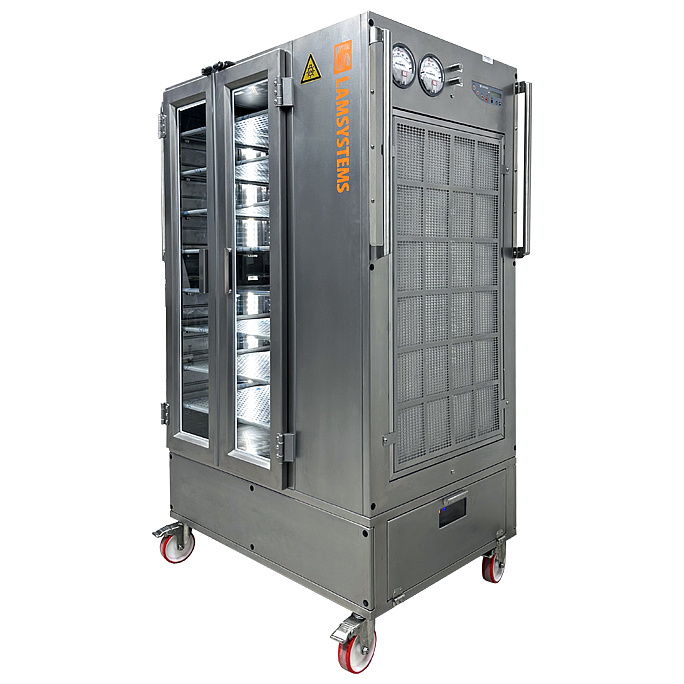

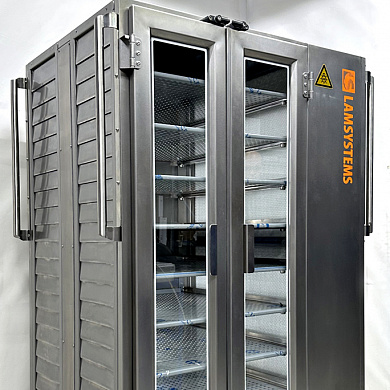

Тележка мобильная с горизонтальным потоком
Мобильная тележка используется при работе с веществами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от аэрозолей окружающей среды, или работа с объектами требует стерильной рабочей зоны.
Мобильная тележка используется при работе с веществами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от аэрозолей окружающей среды, или работа с объектами требует стерильной рабочей зоны.
Параметры и размеры
Наименование изделия
Тележка мобильная с горизонтальным потоком
| Артикул изделия | 2R-D.416-12 |
| Габаритные размеры мобильной тележки (ШхГхВ), мм | 1130х766х1761 |
| Размеры рабочей камеры (ШхГхВ), мм | 610х676х1280 |
Масса мобильной тележки, кг, не более |
300 |
| Размеры рабочего проема (ШхВ), мм | 610х1250 |
Предварительный фильтр грубой очистки класс по по ГОСТ Р 71490-2024 |
G4 |
Приточный HEPA-фильтр класс по ГОСТ Р 71176-2023 |
H14 |
| Параметры электропитания: | |
| – напряжение, В~ | 230±10% |
| – частота, Гц | 50±1 |
| Максимальная потребляемая мощность, Вт | 1420 |
Характеристики
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 |
|
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| -по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC |
Принцип работы системы вентиляции |
100% подача воздуха из помещения установки |

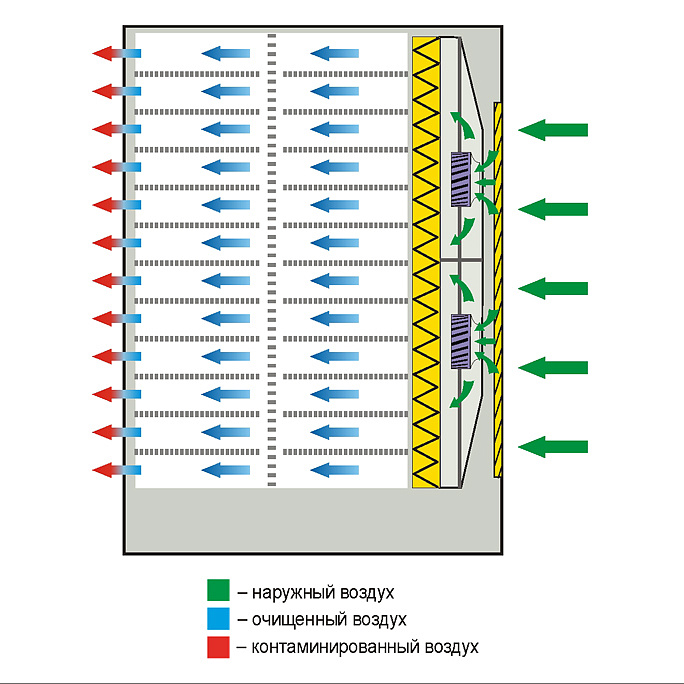

Направление потока воздуха в рабочей камере тележки |
горизонтальный воздушный поток |
Количество ступеней фильтрации воздуха, подаваемого в рабочую камеру |
2 (G4-H14) |
Средняя скорость, настроенная на предприятии изготовителе, м/с |
0,4±10% |
| Производительность по «чистому воздуху», подаваемому в рабочую камеру тележки, м³/ч | 995-1216 |
Срок службы лампы УФ-облучения, установленной в тележку мобильную на предприятии-изготовителе, ч |
8000 |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения тележки и общего фонового шума и может изменяться в пределах 3- 4 дБА).

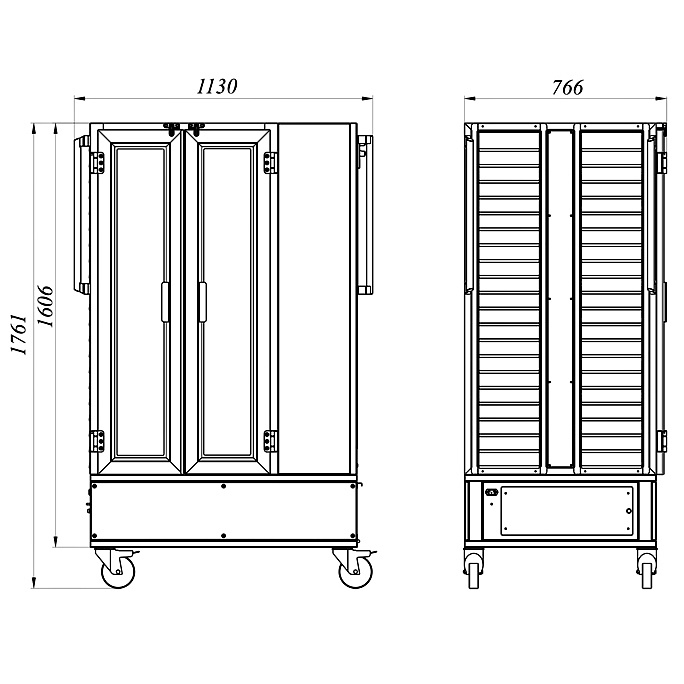

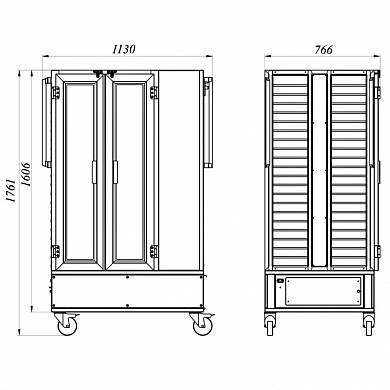

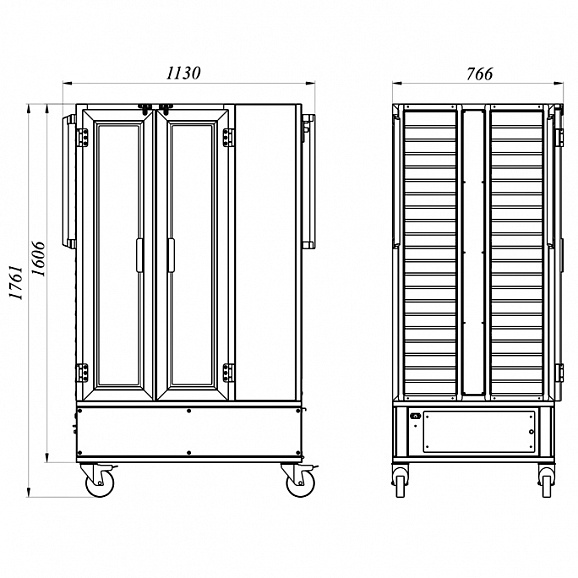

Габаритный чертеж
Стандартное исполнение
Рабочая камера

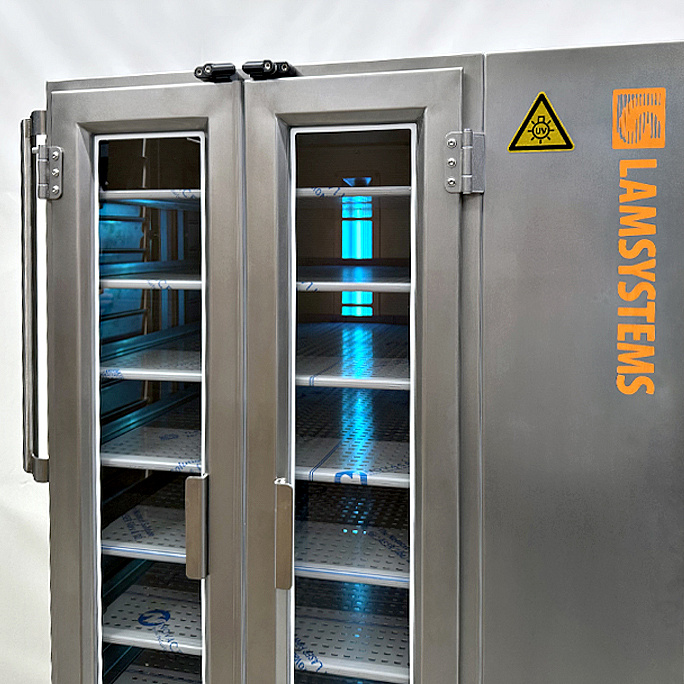

- стеклянные распашные двери, материал – закаленное стекло, нержавеющая сталь AISI 304.
- корпус мобильной тележки выполнен из нержавеющей стали AISI 304
- съемные перфорированные полки (8 шт.) Материал полок – нержавеющая сталь AISI 304.
- светодиодное освещение рабочей камеры.
Блок УФ - облучения
- на задней стенке располагаются лампы УФ-облучения, от возможных механических повреждений лампы защищены специальной перфорированной защитой из нержавеющей стали;
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая - сначала через предварительный фильтр G4 и затем через HEPA фильтр Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;

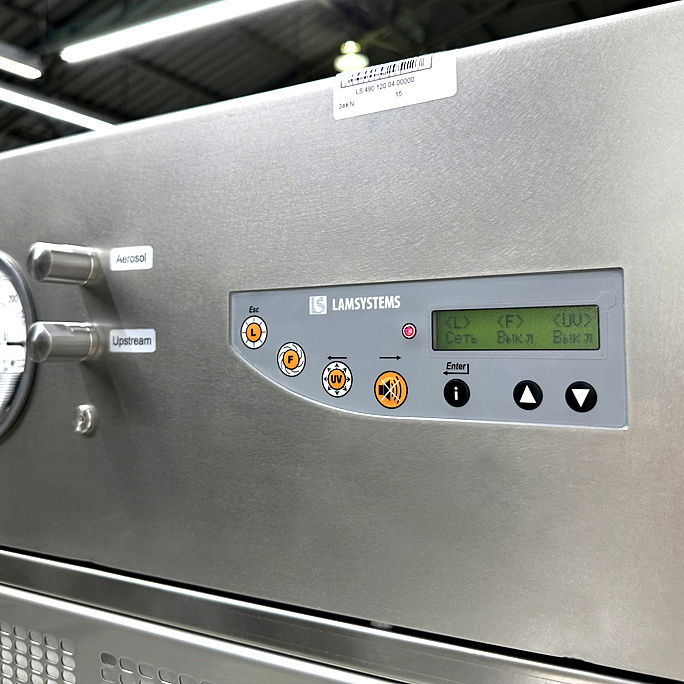

- пульт управления мобильной тележкой – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций мобильной тележки;
- кабель питания съемный;

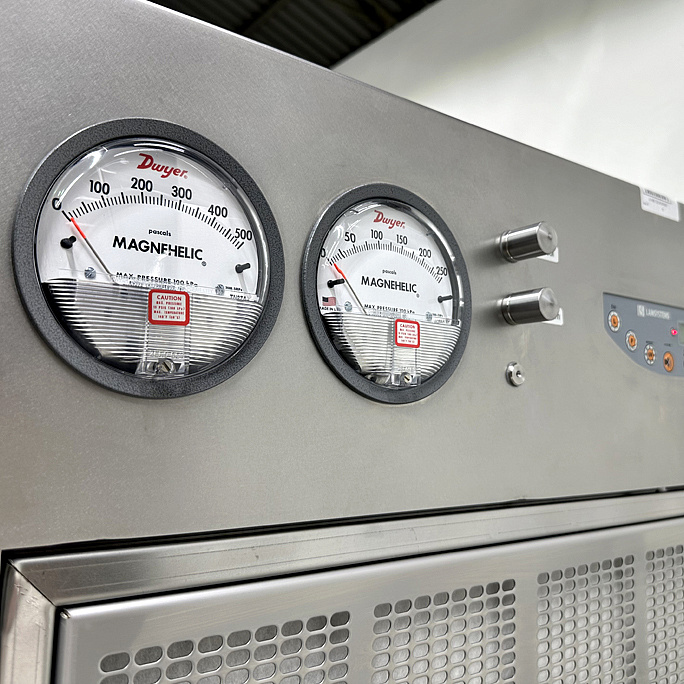

- дифференциальный манометр для контроля перепада давления внутри рабочей камеры мобильной тележки;
- дифференциальный манометр для контроля засоренности НЕРА фильтра;
- датчики положения дверей(при открытии двери гаснет включенная лампа УФ - облучения).

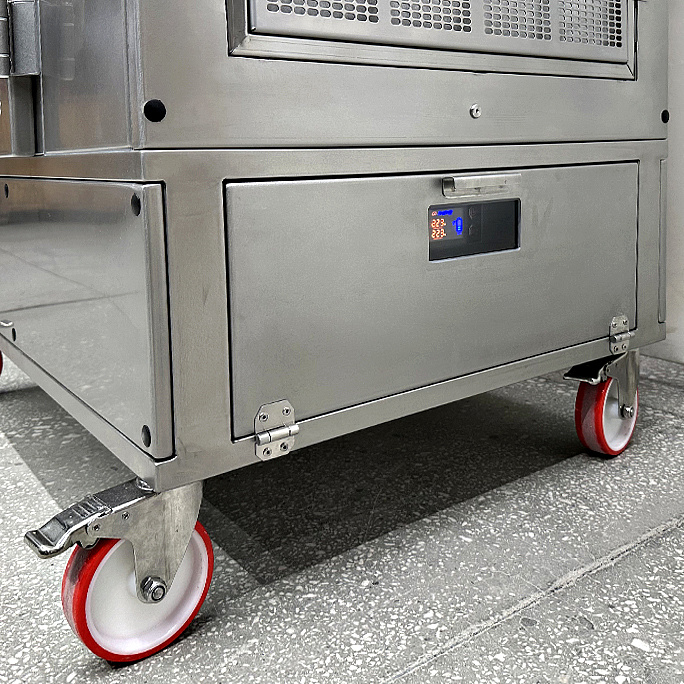

- источник бесперебойного питания.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха для проверки целостности НЕРА-фильтра.
