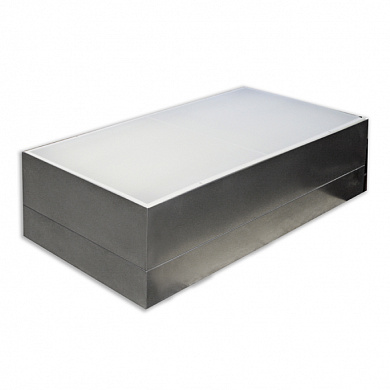

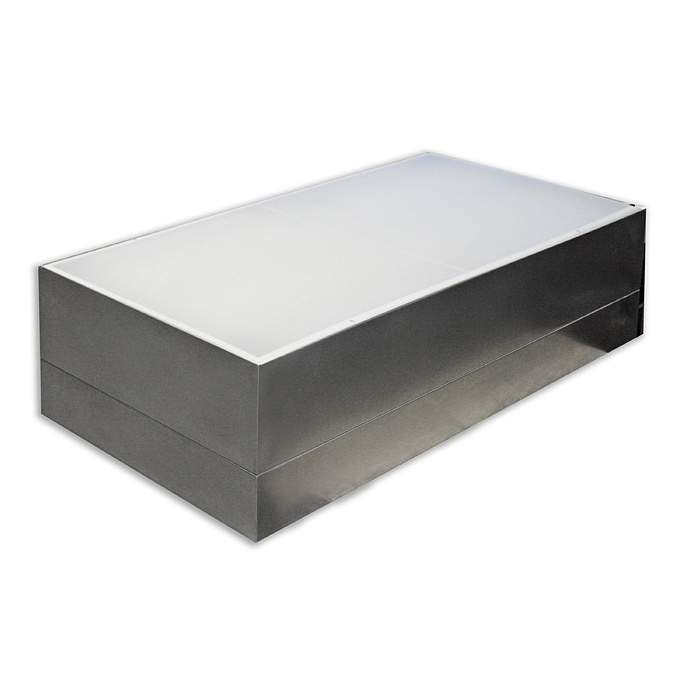

ФВМ активный 1200х600 мм (из нержавеющей стали)
Фильтровентиляционный модуль (ФВМ) предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Дополнительные опции
При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
- комплект состоит из двух турбулизаторов для установки в фильтровентиляционный модуль;
- турбулизатор выполнен из нержавеющей стали AISI 304;
Фильтровентиляционный модуль (ФВМ) предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Параметры и размеры
Наименование изделия
Фильтровентиляционный модуль активный 1200х600 мм (из нержавеющей стали)
| Артикул | 2R-R.120-01 |
|
| Материал изготовления фильтромодуля | Нержавеющая сталь | |
| Габаритные размеры фильтромодуля (ШхГхВ), мм | 1200х600х315 | |
| Масса, кг, не более | 51 |
|
| Параметры электропитания ФВМ: | ||
| - тип подключаемой электрической сети | (L +N +PE) | |
| - частота, Гц | 50 | |
- номинальное напряжение, В |
220±10% | |
| Светодиодное освещение | нет |
|
| Максимальная потребляемая мощность, Вт, не более | 340 |
|
| Количество ступеней фильтрации | 2 (G4-H14) | |
Класс предварительного фильтра по ГОСТ Р 71490-2024 |
G4 |
|
Класс конечного HEPA фильтра по ГОСТ Р 71176-2023 |
H14 |
|
| Средняя скорость воздушного потока выходящего из фильтромодуля на расстоянии 150 мм от поверхности ламинаризатора, м/с | 0,40±20% |
|
| Производительность фильтромодуля по «чистому» воздуху, м3/час | 1036±20% |
|

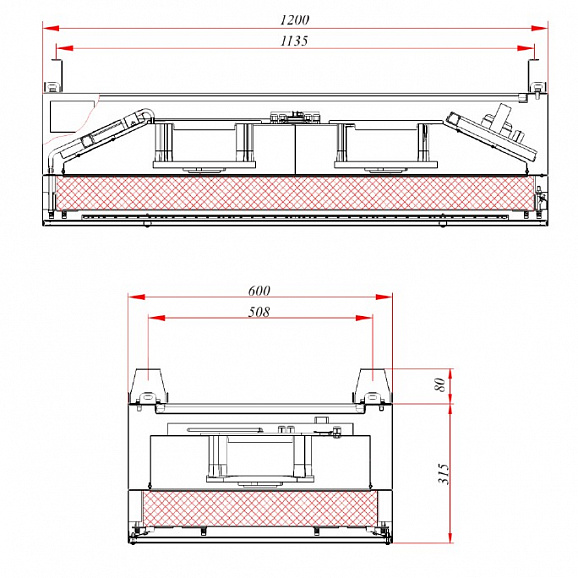

Габаритный чертеж

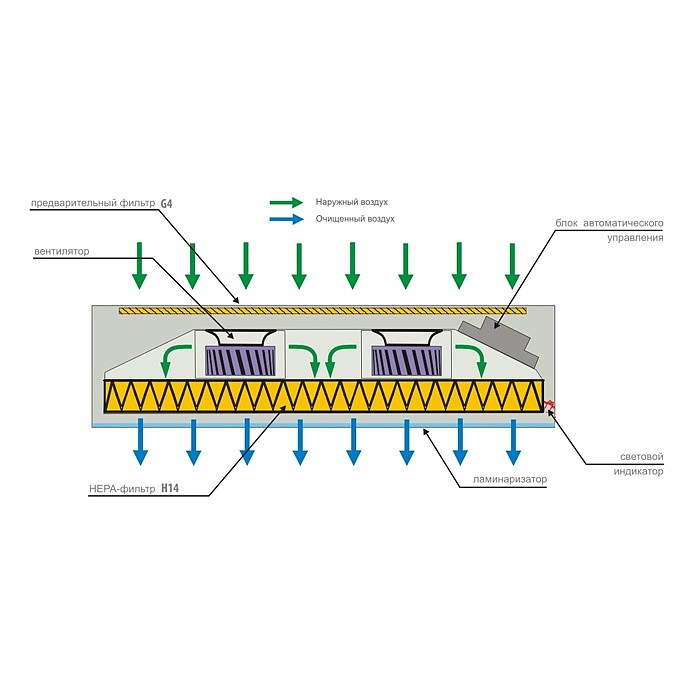

Схема воздушных потоков
Стандартное исполнение
Корпус
- кожух фильтромодуля выполнен из нержавеющей стали 1,0 мм AISI304
- для монтажа фильтромодуля на корпусе предусмотрены кронштейны.
Система очистки воздуха, проходящего через фильтромодуль
- для предварительной очистки воздуха предусмотрен фильтр G4;
- для высокоэффективной очистки воздуха предусмотрен НЕРА-фильтр.
Элементы, формирующие воздушный поток на выходе фильтромодуля
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки, которая натянута на алюминиевую рамку. Ламинаризатор входит в состав стандартной базовой комплектации фильтромодуля.
Элементы для проверки
- Для проверки целостности установленного НЕРА-фильтра в фильтромодуле предусмотрены специальные штуцеры для отбора пробы воздуха; штуцеры расположены под ламинаризатором.
