Шкаф стерильного хранения
Артикул: 2R-S.421-06, 2R-S.422-06

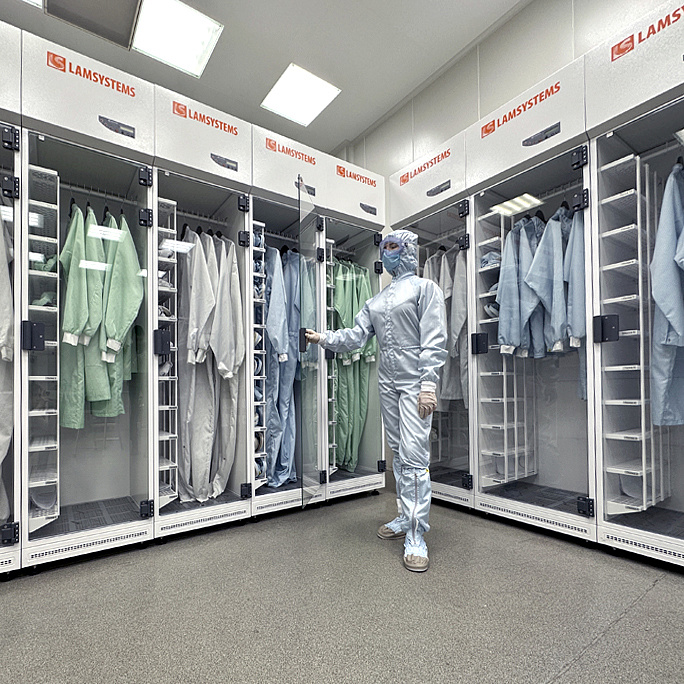

Шкаф предназначен для хранения комплектов одежды (халаты, комбинезоны, бахилы и др.),
используемой в чистых помещениях, в условиях, обеспечивающих защиту одежды от внешних
аэрозольных загрязнений. Параметры микроклимата (температура, влажность, газообразование вещества и т.д) внутри рабочей
зоны не контролируются. Данные параметры определяются системой воздухоподготовки помещения.
Версия для печати
Виды работ
Шкаф предназначен для хранения комплектов одежды (халаты, комбинезоны, бахилы и др.),
используемой в чистых помещениях, в условиях, обеспечивающих защиту одежды от внешних
аэрозольных загрязнений;
Шкаф стерильного хранения
Артикул: 2R-S.421-06, 2R-S.422-06
Шкаф предназначен для хранения комплектов одежды (халаты, комбинезоны, бахилы и др.),
используемой в чистых помещениях, в условиях, обеспечивающих защиту одежды от внешних
аэрозольных загрязнений. Параметры микроклимата (температура, влажность, газообразование вещества и т.д) внутри рабочей
зоны не контролируются. Данные параметры определяются системой воздухоподготовки помещения.
Параметры и размеры
Наименование изделия
Шкаф стерильного хранения
Артикул 2R-S.421-06 – открытие дверцы справа налево
Артикул 2R-S.422-06 – открытие дверцы слева направо.
Габаритные размеры шкафа на опорах, |
600х630х2400 |
Размер рабочей камеры, /ШхГхВ/, мм |
545x500x1825 |
| Размер нижней полки, /ШхГ/, мм | 545х500 |
| Размеры боковых полок, /ШхГ/, мм | 120х480 |
| Масса шкафа (нетто), кг, не более | 130 |
Класс предварительного фильтра поГОСТ Р 71490-2024 |
G4 |
Класс приточного HEPA-фильтра по ГОСТ Р 71176-2023 |
H14 |
| Параметры электропитания шкафа: | |
| - напряжение, В ~ | 230±10% |
| - частота, Гц | 50±1 |
| Максимально потребляемая мощность бокса, Вт, не более | 180 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: | |
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| - по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC |
| Характеристика потока воздуха в рабочей камере шкафа | нисходящийоднонаправленный |
| Средняя скорость воздушного потока, поступающего в рабочую камеру, м/с | 0,40±20% |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час | 315-475 |
| Уровень шума на расстоянии 1м от шкафа (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более | 65* |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения шкафа и общего фонового шума и может изменяться в пределах 3- 4 дБА).
Габаритный чертеж
Схема воздушных потоков
Стандартное исполнение
Рабочая камера

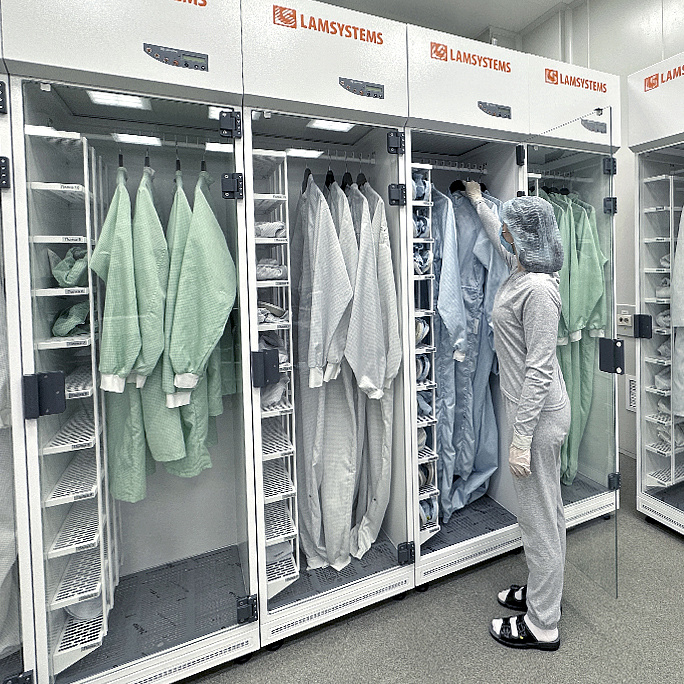

- распашная односекционная дверь, материал – прозрачное закаленное стекло, обклеенное защитной бронировочной прозрачной пленкой стойкое к обработке дезинфицирующими растворами; Артикул 2R-S.421-06 – открытие дверцы справа налево, артикул 2R-S.422-06 – открытие дверцы слева направо.

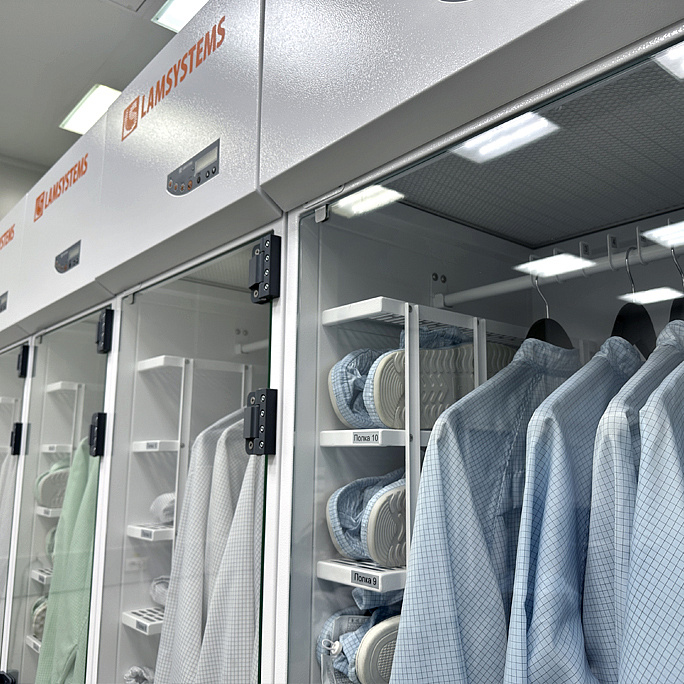

- на боковой стенке рабочей камеры расположены полки для бахил (10 штук). Каждая полка промаркирована от 1 до 10.
- съемная полка внизу рабочей камеры;
- штанга для одежды.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая - сначала через предварительный фильтр G4 и затем через HEPA-фильтры Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления шкафом – кнопочный с ЖК-дисплеем;

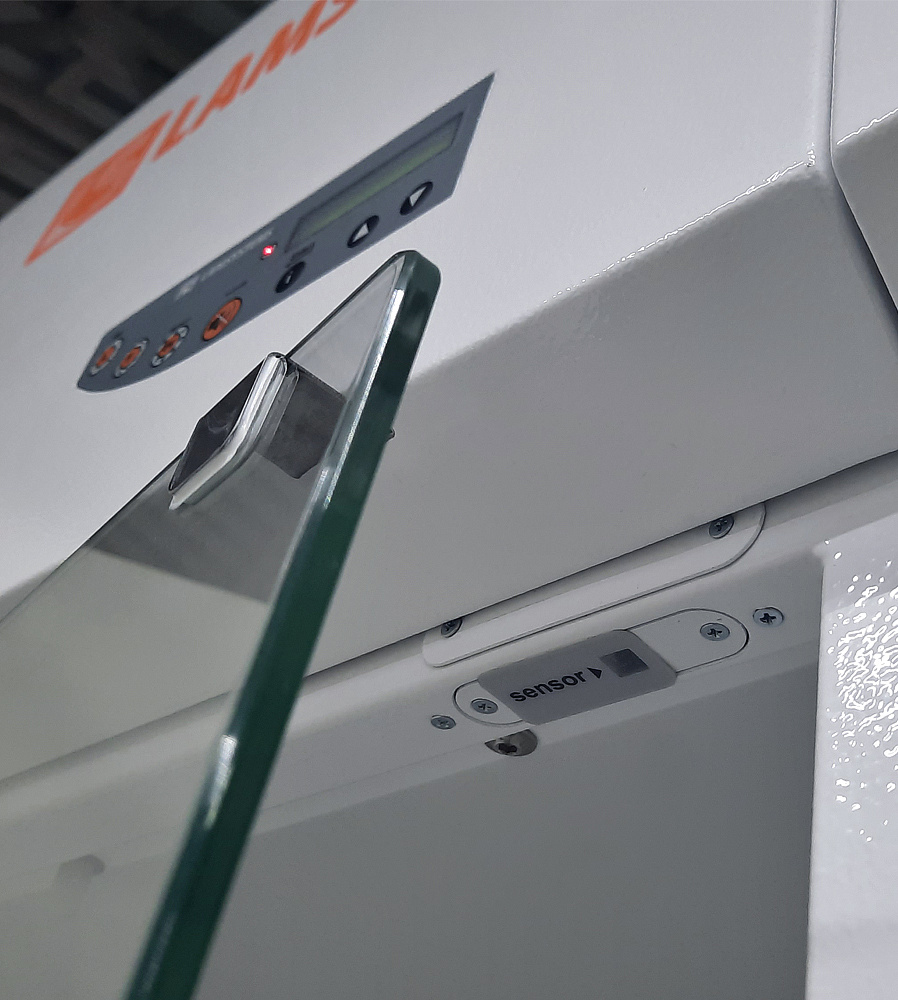

- датчики параметров воздушных потоков*;
- встроенный предохранитель на линию электроснабжения;
- встроенный сетевой кабель питания;
- при подключении изделий (не более 5 шт.) в технологическую линию, питание осуществляется путем подключения шкафа к свободной клеммной колодке соседнего изделия с помощью специальной перемычки (входит в комплект поставки).
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
