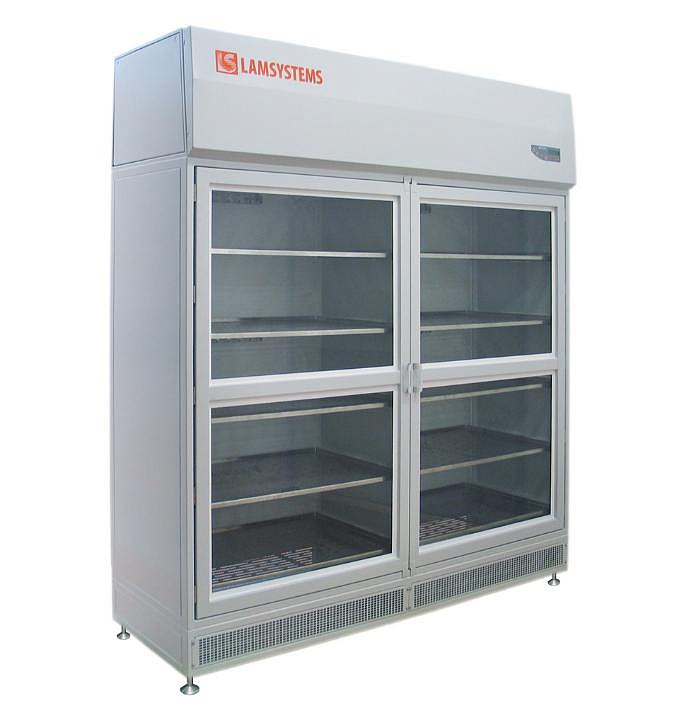

Шкаф стерильного хранения с распашными дверями и лампами УФО (PHARM), ширина 1800 мм
Артикул: 2R-S.420-18PHARM
Шкаф адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики».
Создание беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами.
Стерильное хранение препаратов, сушки препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды.
Стерильное хранение одежды (халаты, комбинезоны, бахилы и др.), используемой в чистых помещениях.
Версия для печати
Создание беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами.
Стерильное хранение препаратов, сушки препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды.
Стерильное хранение одежды (халаты, комбинезоны, бахилы и др.), используемой в чистых помещениях.
Отрасли
Тип защиты
Виды работ
Шкаф адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики». Стерильное хранение препаратов, сушка препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды.
Шкаф стерильного хранения с распашными дверями и лампами УФО (PHARM), ширина 1800 мм
Артикул: 2R-S.420-18PHARM
Шкаф адаптирован к применению при производстве стерильных лекарственных средств по GMP в соответствии с требованиями Приказа Минпромторга России № 916 от 14.06.2013 «Об утверждении Правил надлежащей производственной практики».
Создание беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами.
Стерильное хранение препаратов, сушки препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды.
Стерильное хранение одежды (халаты, комбинезоны, бахилы и др.), используемой в чистых помещениях.
Создание беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами.
Стерильное хранение препаратов, сушки препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды.
Стерильное хранение одежды (халаты, комбинезоны, бахилы и др.), используемой в чистых помещениях.
Параметры и размеры
Наименование изделия
Шкаф стерильного хранения для фармацевтических производств
| Артикул | 2R-S.420-18PHARM |
| Габаритные размеры шкафа /ШхГхВ/, мм (в скобках указана ширина шкафа с учетом выступающих элементов опор) | 1800(1835)х680х1900(1950) |
| Масса шкафа (нетто), кг, не более | 370 |
| Количество полок в рабочей камере, шт | 10 |
| Высота между полками, мм | 249 |
| Грузоподъёмность одной полки, кг | 10 |
| Класс предварительного фильтра (1 шт.) по ГОСТ Р ЕН 779 | G4 |
| Класс приточных HEPA-фильтров (2 шт.) по ГОСТ Р ЕН 1822-1 | H14 |
| Максимально потребляемая мощность шкафа, Вт, не более | 600 |
| Параметры электропитания шкафа: | |
| - напряжение, В ~ | 230±10% |
| - частота, Гц | 50±1 |
| Количество ламп УФ-облучения, шт | 10 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: | |
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО до 3520 частиц/ куб м |
| - по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC до 20 частиц/куб м |
| Характеристика потока воздуха в рабочей камере шкафа | нисходящий(сквозной через все полки) |
| Средняя скорость воздушного потока, поступающего в рабочую камеру, м/с | 0,4-0,42* |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, куб м /час | 1195-1255 |
* Адаптированное значение для применения в фармацевтической отрасли. Значение может быть отрегулировано самостоятельно (см. эксплуатационную документацию на шкаф). Проверка скорости и однородности нисходящего воздушного потока в рабочей камере шкафа осуществляется согласно ГОСТ Р ИСО 14644-3-2020.

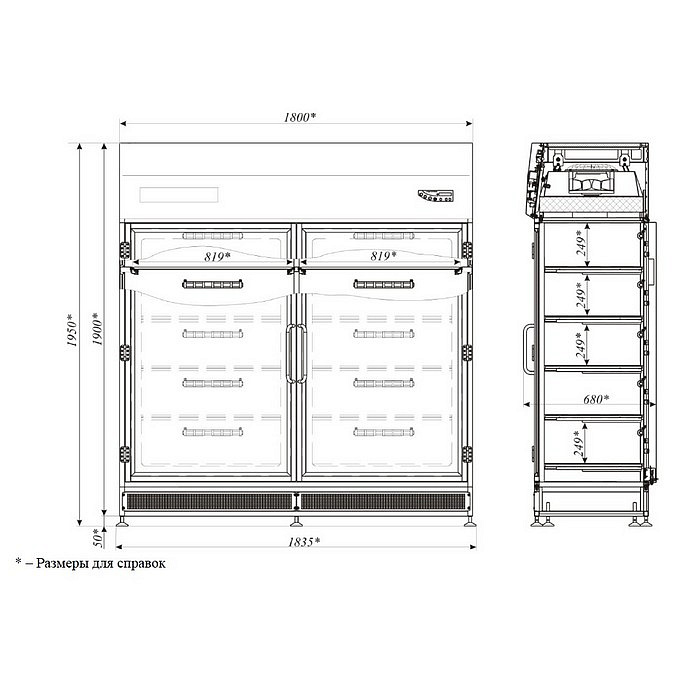

Габаритный чертеж

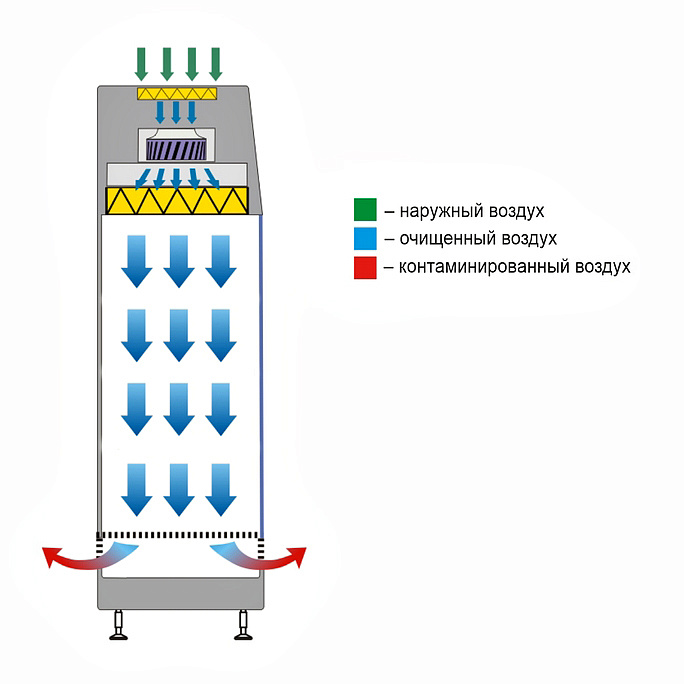

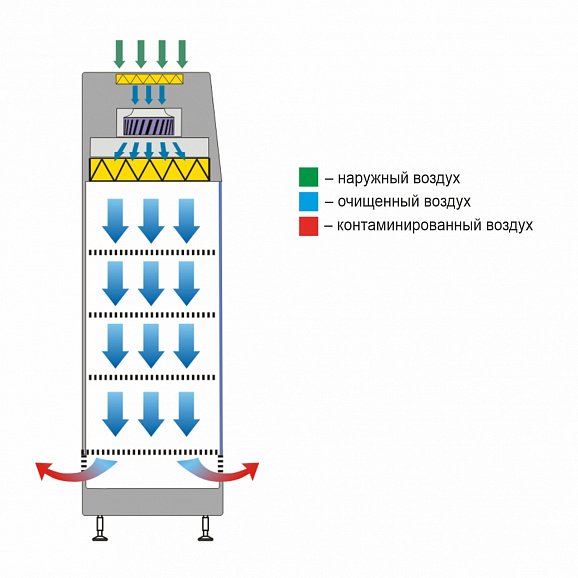

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- распашные двери, материал - прозрачное стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- выдвижные полки, материал - перфорированный лист нержавеющей стали (AISI 316 L);
- рабочая камера шкафа выполнена из нержавеющей стали (AISI 316 L);
- над полками установлены лампы УФ-облучения.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, двуступенчатая - сначала через
предварительный фильтр G4 и затем через HEPA-фильтры Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- встроенный сетевой кабель питания.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтров.
