Шлюз передаточный
Артикул: 2R-P.114-10
для передачи материалов между помещениями разного класса* чистоты, с соблюдением условий, исключающих вынос ПБА (с воздухом или передаваемыми материалами), например из грязной зоны в чистую зону, и наоборот.
* По ГОСТ Р ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Управление режимами работы, а также контроль над работой шлюза осуществляется с помощью пультов управления с сенсорным экраном, расположенных с каждой стороны шлюза – включение/выключение основных функций, а так же изменение параметров работы шлюза осуществляется путем нажатия на кнопки, отображенные на экране пульта управления.
Версия для печати
* По ГОСТ Р ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Управление режимами работы, а также контроль над работой шлюза осуществляется с помощью пультов управления с сенсорным экраном, расположенных с каждой стороны шлюза – включение/выключение основных функций, а так же изменение параметров работы шлюза осуществляется путем нажатия на кнопки, отображенные на экране пульта управления.
Отрасли
Тип защиты
Виды работ
Для передачи материалов между помещениями разного класса* чистоты, например из помещения, с низким классом чистоты в помещение с более высоким классом.

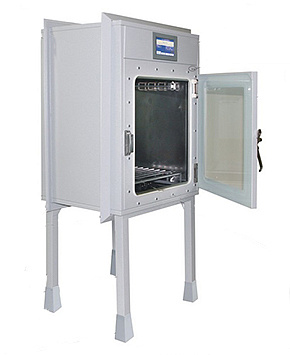

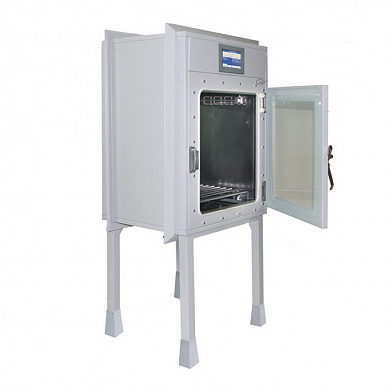

Шлюз передаточный
Артикул: 2R-P.114-10
для передачи материалов между помещениями разного класса* чистоты, с соблюдением условий, исключающих вынос ПБА (с воздухом или передаваемыми материалами), например из грязной зоны в чистую зону, и наоборот.
* По ГОСТ Р ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Управление режимами работы, а также контроль над работой шлюза осуществляется с помощью пультов управления с сенсорным экраном, расположенных с каждой стороны шлюза – включение/выключение основных функций, а так же изменение параметров работы шлюза осуществляется путем нажатия на кнопки, отображенные на экране пульта управления.
* По ГОСТ Р ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Управление режимами работы, а также контроль над работой шлюза осуществляется с помощью пультов управления с сенсорным экраном, расположенных с каждой стороны шлюза – включение/выключение основных функций, а так же изменение параметров работы шлюза осуществляется путем нажатия на кнопки, отображенные на экране пульта управления.
Параметры и размеры
Наименование изделия
Шлюз передаточный
| Артикул | 2R-P.114-10 |
Размер корпуса шлюза (ШхГхВ), м |
725х573х986 |
| Высота подставки, мм | 554 |
| Регулируемый вылет опор, мм | 100-132 |
| Размеры рабочей камеры (без установленной полки) (ШхГхВ), мм | 555х565х655 |
Габаритные размеры рабочего проема /ШхВ/, мм: |
500х600 |
Параметры УФ-облучения шлюза: |
|
| - максимальное время УФ-облучения рабочей камеры, ч: | 24 |
- минимальное время УФ-облучения рабочей камеры, сек: |
10 |
| - кол-во ламп УФ-облучения, шт. | 2 |
| - мощность лампы УФ-облучения, Вт | 8 |
| - срок службы лампы УФ-облучения, ч | 8000 |
Параметры электропитания шлюза: |
|
| - тип подключаемой электрической сети | (L+N+PE) |
| - частота, Гц | 50 |
| - номинальное напряжение, В | 220±10% |
Розетка в рабочей камере шлюза |
нет |
| Максимальная потребляемая мощность, Вт | 40 |
| Масса передаточного шлюза, кг, не более | 100 |

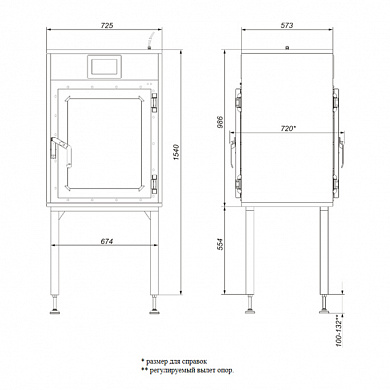

Габаритный чертеж
Стандартное исполнение
Детали корпуса и подставки
- герметичный наружный кожух выполнен из нержавеющей стали марки AISI 304 с порошковым покрытием;
- облицовочные рамки металлические с порошковым покрытием, обеспечивают надежную и эстетичную герметизацию стыков шлюза со стеной помещения;
- двери с каждой стороны оснащены электромеханическими замками;
- рамочная подставка с винтовыми опорами значительно упрощает процедуру монтажа, позволяя регулировать высоту.
- декоративные пыльники для закрытия винтовых опор.
Рабочая камера
- рабочая камера – из нержавеющей стали марки AISI 304;
- стекло двери – «триплекс», стойкий к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- светодиодный светильник в рабочей камере шлюза;
- две лампы УФ-облучения в рабочей камере шлюза, установленные в нижней части и верхней части шлюза.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления шлюзом сенсорный.
Особенности монтажа (установки на место эксплуатации)
- Шлюз может быть интегрирован в перегородку, изготовленную практически из любого материала.
- При установке в капитальные стены (кирпичные, бетонные и т.п.) без рамочной подставки максимальная толщина стены не должна превышать 500 мм.
- При установке в легкие и тонкие стены (гипсокартон, металл и т.п.) максимальная толщина стены не должна превышать 380 мм. Рамочная подставка в этом случае не убирается для обеспечения устойчивости шлюза на протяжении всего срока эксплуатации.
- Место установки шлюза должно быть оборудовано источником электропитания.
