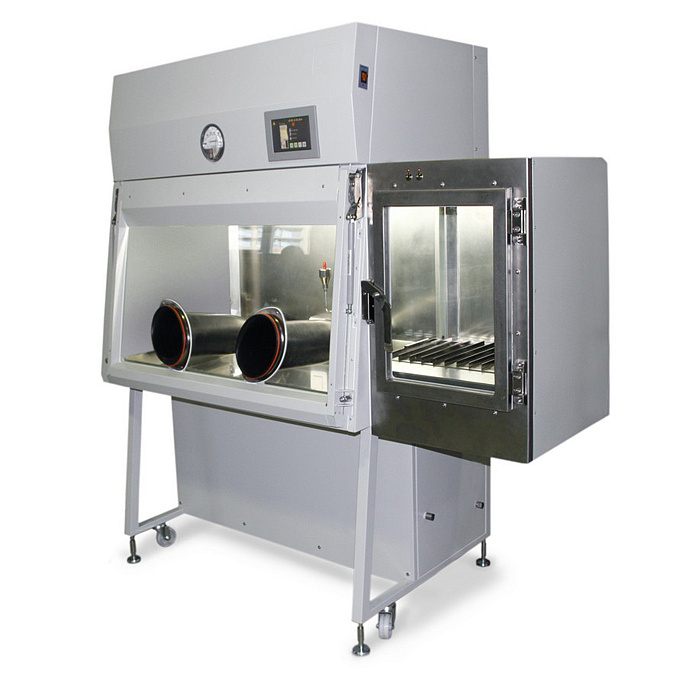

Изолятор отрицательного давления с принудительным удалением и фильтрацией воздуха из рабочей камеры
Артикул: 2R-I.001-12
Изолятор спроектирован и изготовлен в исполнении изолятор отрицательного давления. Изолятор представляет собой вентилируемую камеру с рабочим окном, через которое оператор может проводить манипуляции внутри бокса. Рабочая камера физически изолирована от оператора и окружающей среды (работа осуществляется через стекло, к которому жестко закреплены специальные (камерные) перчатки). Внутри рабочей камеры во время работы бокса постоянно поддерживается пониженное давление по отношению к окружающей среде в пределах ≈ 80 Па.
Для физической изоляции (удержания и контролируемое удаление из рабочей зоны) аэрозолей продукта, в том числе патогенных биологических агентов (ПБА) и микроорганизмов, с которым осуществляется работа в рабочей камере, с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
При обязательном подключении изолятора к индивидуальной системе активной вытяжной вентиляции через вытяжной зонт, который входит в комплект поставки, можно осуществлять работу с небольшим количеством сильно пахнущих веществ, а так же токсичных химических веществ.
Данная модель изолятора - на 2 перчаточных порта - может изготавливаться как с передаточным шлюзом, так и без него.
Для физической изоляции (удержания и контролируемое удаление из рабочей зоны) аэрозолей продукта, в том числе патогенных биологических агентов (ПБА) и микроорганизмов, с которым осуществляется работа в рабочей камере, с целью предотвращения возможности заражения воздушно-капельным путем персонала и контаминации воздуха рабочего помещения и окружающей среды;
При обязательном подключении изолятора к индивидуальной системе активной вытяжной вентиляции через вытяжной зонт, который входит в комплект поставки, можно осуществлять работу с небольшим количеством сильно пахнущих веществ, а так же токсичных химических веществ.
Данная модель изолятора - на 2 перчаточных порта - может изготавливаться как с передаточным шлюзом, так и без него.
Параметры и размеры
Наименование изделия
Изолятор отрицательного давления с принудительным удалением и фильтрацией воздуха из рабочей камеры
| Артикул изделия | 2R-I.001-12 |
| Максимальные габаритные размеры бокса* /ШхГхВ/, мм | 1735х905х2175 |
| Размеры рабочей камеры (ШхГхВ), мм | 1140х640х705 |
| Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более | 750 |
| Максимальная потребляемая мощность бокса, Вт, не более | 1750 |
| Масса бокса (нетто), кг, не более | 360 |
| Параметры электропитания бокса: | |
| - напряжение, В~ | 230±10% |
| - частота, Гц | 50±1 |
* размеры указаны с учетом выступающих частей.
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) по частицам размером больше или равным 0,5 мкм в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 | |
| по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC |
Класс установленных НЕРА-фильтров по ГОСТ Р 71176-2023 |
H14 |
Класс предварительного фильтра грубой очистки по ГОСТ Р 71490-2024 |
G4 |
| Минимальное отрицательное давление в рабочей камере, Па, не менее | 50 |
| Постоянно поддерживаемое (рабочее) отрицательное давление в рабочей камере, Па, не менее | 80±10 |
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
2000 |
| Степень рециркуляции | Без рециркуляции |

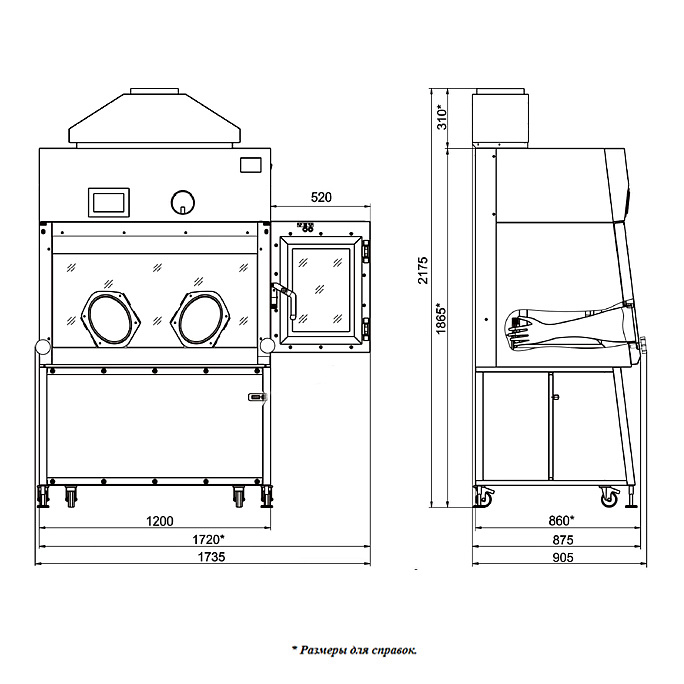

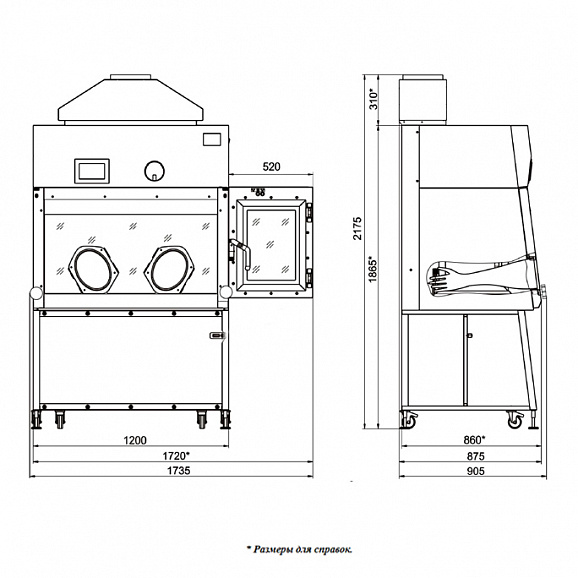

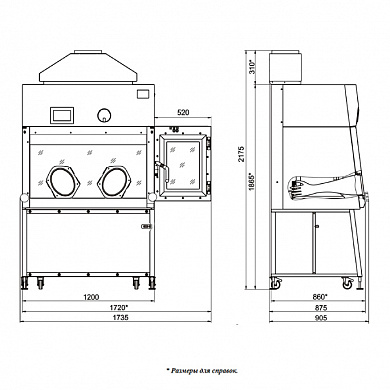

Габаритный чертеж

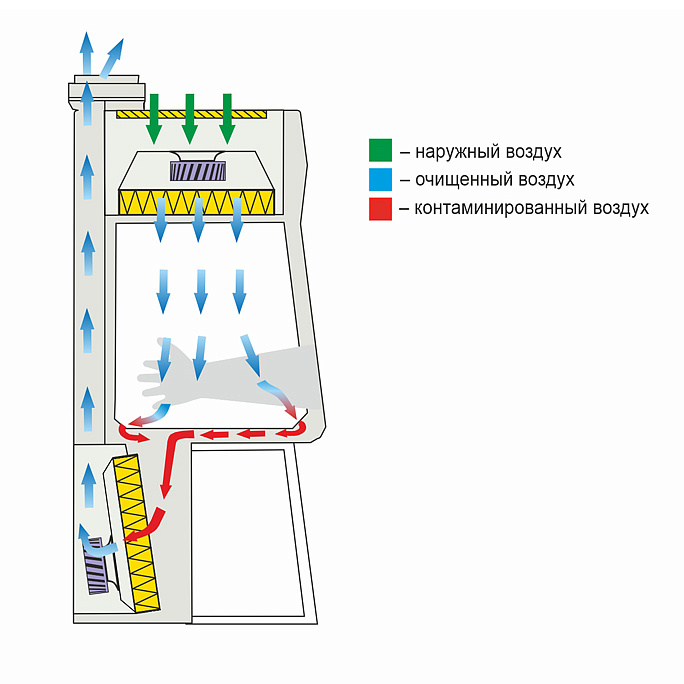

Схема воздушных потоков
Стандартное исполнение
Корпус бокса
- наружные панели корпуса и детали ФВМ металлические, покрыты порошковой эмалью;
- для перемещения бокса предусмотрены транспортировочные пластиковые колеса, для стационарной установки бокса на место эксплуатации предусмотрены винтовые металлические опоры.
Внутренние детали рабочей камеры
- столешница из нержавеющей стали с вытяжными отверстиями;
- боковые и задняя стенки рабочей камеры выполнены из нержавеющей стали;
- съёмный блок розеток с внешним выключателем питания;
- лампа УФ – облучения на задней стенке рабочей камеры;
- пробоотборник для подключения счетчика частиц, жестко закрепленный на задней стенке рабочей камеры;
- внутренний (рабочий) объём камеры герметично изолирован от окружающей среды;
- освещение рабочей камеры – светодиодное.
Фронтальное окно
- во фронтальное окно установлено безопасное стекло «триплекс»;
- створка фронтального окна снабжена механизмом подъема с газовыми амортизаторами, в закрытом положении окно фиксируется винтами, с обеспечением герметичного стыка по всему периметру створки;
- фронтальное окно оснащено двумя овальными перчаточными портами, в которых установлены камерные перчатки, на перчаточных портах предусмотрены зацепления с направляющими для установки автономного модуля проверки целостности перчаток;
- камерные перчатки бутиловые в комплекте с уплотнительными силиконовыми кольцами.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая (G4-Н14);
- очистка воздуха, удаляемого из бокса, одноступенчатая (Н14).
Система вентиляции
- один нагнетающий вентилятор;
- два вытяжных вентилятора.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления с сенсорным экраном;
- датчики параметров воздушных потоков: контроль скорости (расхода) воздуха, поступающего в рабочую камеру;
- дифференциальный манометр для контроля понижения давления в рабочей камере бокса;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на блок розеток, установленный в рабочей камере;
- встроенный кабель питания.
Вытяжной зонт для подключения к системе вытяжной вентиляции
- установлен сверху бокса;
- в верхней части зонта имеется фланец диаметром 250 мм;
- в конструкции зонта предусмотрен компенсационный зазор, благодаря которому исключается влияние работы системы вытяжной вентиляции на работу бокса.
Элементы для проверки НЕРА-фильтров
- штуцер в приточном ФВМ для оценки концентрации аэрозоля перед приточным НЕРА-фильтром;
- штуцер в вытяжном ФВМ для оценки концентрации аэрозоля перед выпускным НЕРА-фильтром;
- штуцер в воздуховоде для отбора проб воздуха при проверке интегральной целостности выпускного НЕРА-фильтра.
Передаточный шлюз
- наружные панели корпуса шлюза металлические, покрыты порошковой эмалью;
- внутренняя камера из нержавеющей стали, герметичная;
- расположение дверей – угловое – наружная дверь спереди изолятора, внутренняя дверь встроена в боковое окно рабочей камеры;
- двери шлюза снабжены запорной рукояткой из нержавеющей стали;
- двери шлюза снабжены системой электро-механической блокировки запорных рукоятей для предотвращения одновременного открытия обеих дверей;
- две лампы УФ-облучения: одна сверху и одна снизу;
- светодиодное освещение шлюза;
- в окна дверей шлюза установлены закаленные стекла;
- выкатная перфорированная столешница из нержавеющей стали для облегчения загрузки предметов в рабочую камеру и обработки УФ-облучением донной части контейнера с материалом;
- пульт управления шлюзом – кнопочный с индикацией состояния замков и дверей шлюза.
