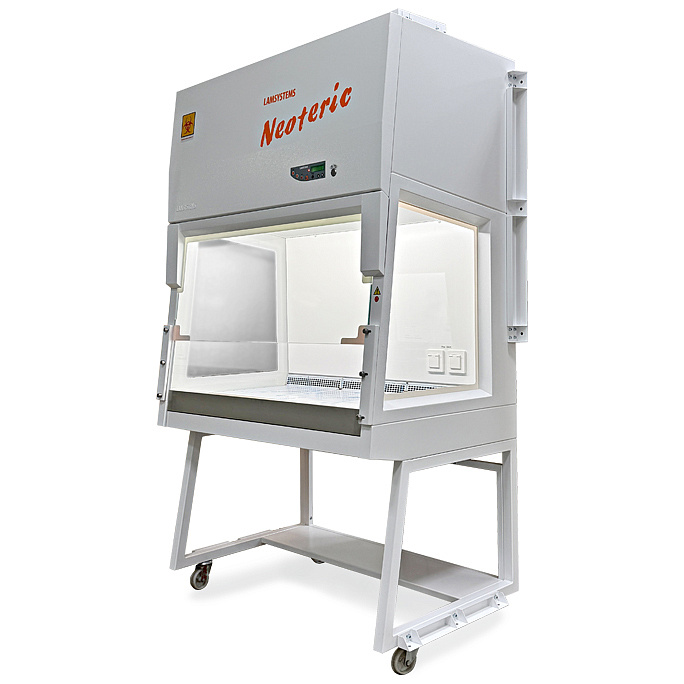

БМБ-II-«Ламинар-С»-1,2 NEOTERIC для мобильной лаборатории на корабле
1.2.1 Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
1.2.2 Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
1.2.3 Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений.
1.2.1 Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
1.2.2 Бокс не обеспечивает защиту от летучих токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
1.2.3 Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений.
Параметры и размеры
Наименование
Бокс микробиологической безопасности БМБ-II-«Ламинар-С»
по ТУ 32.50.50-010-51495026-2020 в исполнении: БМБ-II-«Ламинар-С»-1,2 (NEOTERIC)
Артикул изделия |
1R-B.001-12/667 |

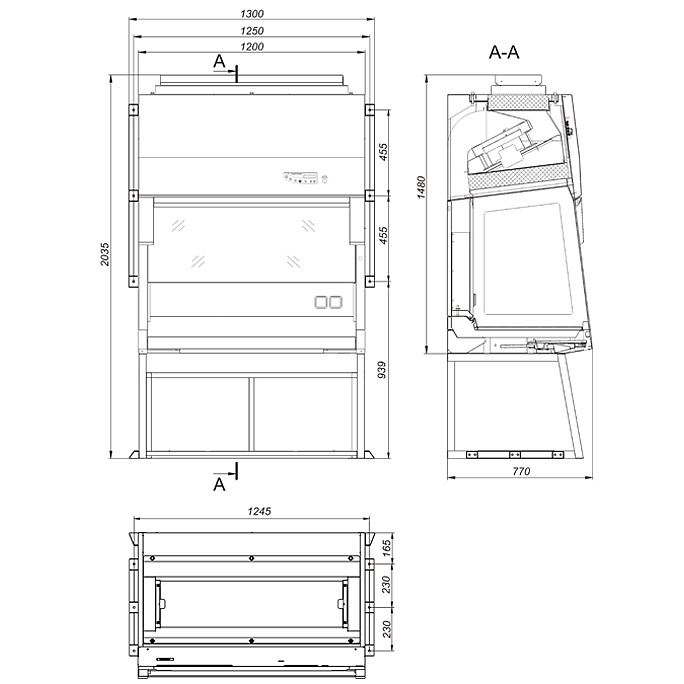

Размеры корпуса бокса*, мм, не более
|
1200х770х1930 |
Размеры рабочей зоны**, мм
|
1105х450х670 |
Масса бокса в сборе, кг, не более
|
235 |
Параметры электропитания бокса
|
|
- напряжение, В~ - частота, Гц
|
220±10% 50±1 |
Потребляемая мощность бокса, Вт, не более:
|
|
- базовая величина согласно ТУ 32.50.50-010-51495026-2020 - справочная величина в начале эксплуатации с новыми (незасоренными) НЕРА-фильтрами
|
1000* 180* |
Допускаемая нагрузка на встроенные розетки, Вт, не более
|
1000 |
Мощность лампы УФ-облучения, Вт |
30 |
*Мощность, потребляемая боксом в рабочем режиме при включенных вентиляторах и освещении (без учета нагрузки на встроенные розетки).
Характеристики
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1 |
|
- по частицам размером больше или равным 0,5 мкм |
5 ИСО |
- по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм); LSAPC |
| Класс бокса согласно ГОСТ Р ЕН 12469 | II |
| Тип бокса согласно СанПиН 3.3686-21 | тип A2 |
| Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010 | H14 |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса, м/c | 0,35+0,01 |
| Средняя скорость потока воздуха, входящего в бокс через рабочий проем, м/с | 0,47±0,03 |
Устанавливаемый объём потока воздуха, м³/ч (циркулирующего в боксе в рабочем режиме) |
795-817 |
| Параметры производительности по воздуху, удаляемому из бокса, м³/ч: | |
| - расход, обеспечиваемый боксом | 333-378 |
| -требуемый расход вытяжной системы, при подключении бокса через штатно предусмотренный зонт | 750-1000* |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | |
| - базовая величина согласно ТУ 32.50.50-010-51495026-2020 | 750 |
| - справочная величина, установленная на предприятии-изготовителе | 1000 |
| Степень рециркуляции воздуха в боксе, % | ≈ 70 |
Стандартное исполнение
Рабочая камера

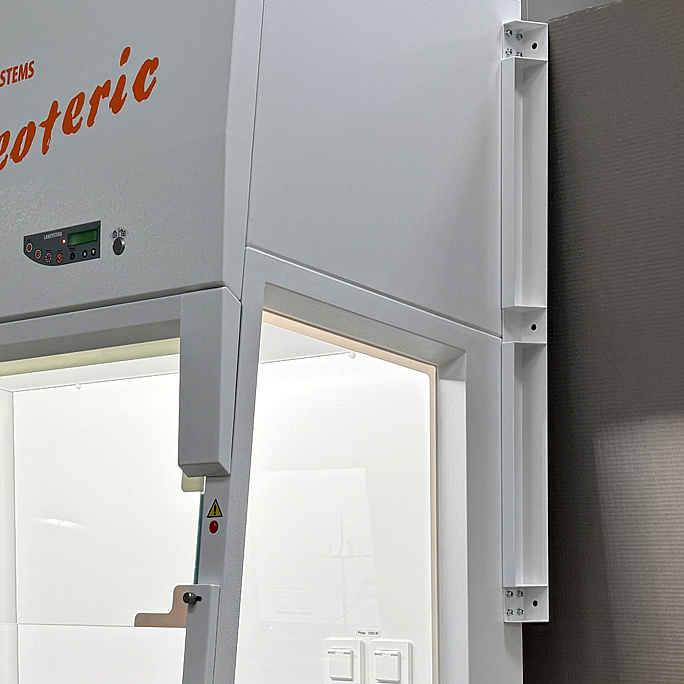

- лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры светодиодное;
- 2 розетки в рабочей камере бокса;
- ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;

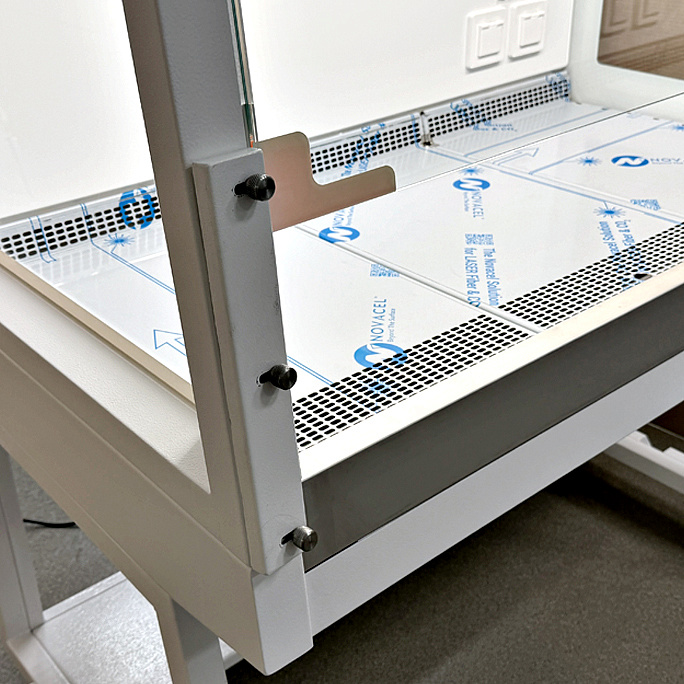

- комплект столешниц (три секции) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
- поддон рабочей камеры из нержавеющей стали (AISI 304);
- съемная подставка для рук из нержавеющей стали (AISI 304).
Блок УФ-облучения
- выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения;
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через приточный НЕРА-фильтр Н14;
- очистка воздуха, удаляемого из бокса, происходит через выпускной НЕРА-фильтр Н14;
- для движения воздушных потоков внутри бокса установлен вентилятор.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики положения лицевого стекла и блока УФ-облучения;
- электромагнитный считыватель и электромагнитные ключи доступа;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания съемный с фиксатором.
Элементы для регулировки и проверки
- балансировочная заслонка выпускного проема для регулировки воздушных потоков;
- встроенный штуцер отбора проб воздуха перед НЕРА-фильтрами для проверки их целостности.

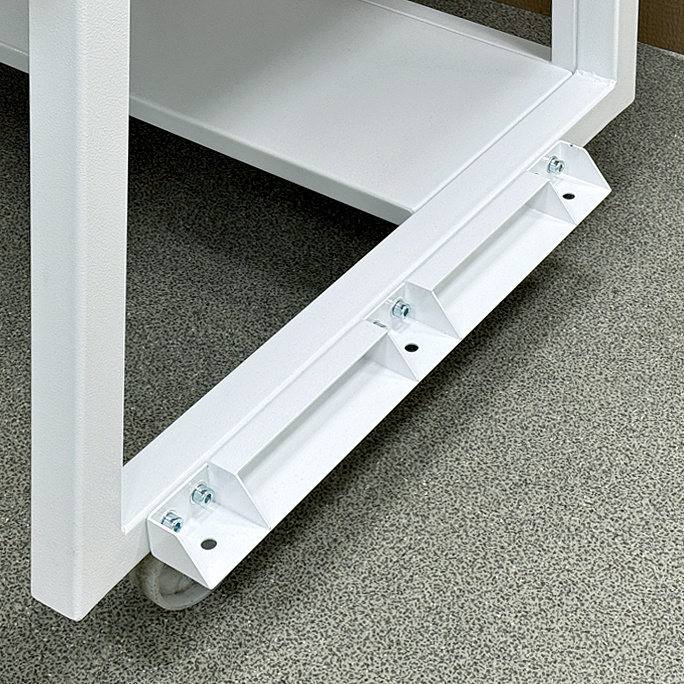

Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
