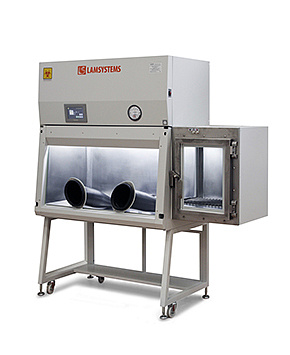

БМБ-III-«Ламинар-С»-1,2 PROTECT для мобильных лабораторий
Артикул: 1R-С.003-12.2/(322.120.01)
Данная модель бокса устанавливается в мобильные лаборатории, которые базируются на транспортных средствах (автомобилях и т.п.)
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
При условии подключения к индивидуальной системе активной вытяжной вентиляции, может использоваться для защиты при работе с небольшими количествами токсичных химических веществ, а также для удаления запахов рабочих агентов.
Версия для печати
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
При условии подключения к индивидуальной системе активной вытяжной вентиляции, может использоваться для защиты при работе с небольшими количествами токсичных химических веществ, а также для удаления запахов рабочих агентов.
| Артикул изделия | 1R-С.003-12.2/(322.120.01) |
| Габаритные размеры бокса /ШхГхВ/, мм | 1885х960х1715 |
| Размеры рабочей камеры /ШхГхВ/, мм | 1175х770х750 |
| Потребляемая мощность бокса (без учета нагрузки на встроенные розетки), Вт, не более | 520 |
| Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более | 1520 |
| Масса бокса (нетто), кг, не более | 330 |
Характеристики
| Класс чистоты воздуха в рабочей камере бокса по концентрации взвешенных частиц (аэрозолей): | 5 ИСО |
| Класс бокса согласно ГОСТ Р ЕН 12469, NSF/ANSI 49 | III |
| Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1 | H14 |
| Класс предварительного фильтра согласно ГОСТ Р ЕН 779 | G4 |
| Производительность по воздуху, удаляемому из бокса, м3/ч | 200 |
| Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 1500 |
| Минимальное отрицательное давление в рабочей камере, Па, не менее | 200 |
| Постоянно поддерживаемое (рабочее) отрицательное давление в рабочей камере, Па, не менее | 250 |
| Фильтрация воздуха: | |
| - поступающего в рабочую камеру | двухступенчатая (G4, H14) |
| - удаляемого из бокса | двухступенчатая (Н14, H14) |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более | 57* |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБ(А)).
Отрасли
Тип защиты
Виды работ
Бокс предназначен для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений, осуществляющих работу с микроорганизмами I-II-III-IV групп патогенности (опасности) и возбудителями паразитарных болезней согласно СП 1.3.2322-08, СП 1.3.3118-13.
Дополнительные опции
Автономный модуль проверки целостности перчаток
Предназначен для проверки целостности перчаток
- заглушка с манометром дифференциальным Magnehelic series 2000-750PA (0-750 Па) и краном шаровым HP 1/4" для подключения к линии сжатого воздуха
- трубка силиконовая диаметром 6 мм – для подсоединения модуля к насосу (линии сжатого воздуха)
- портативный электрический насос для накачивания перчатки
- детали корпуса заглушки выполнены из нержавеющей стали.

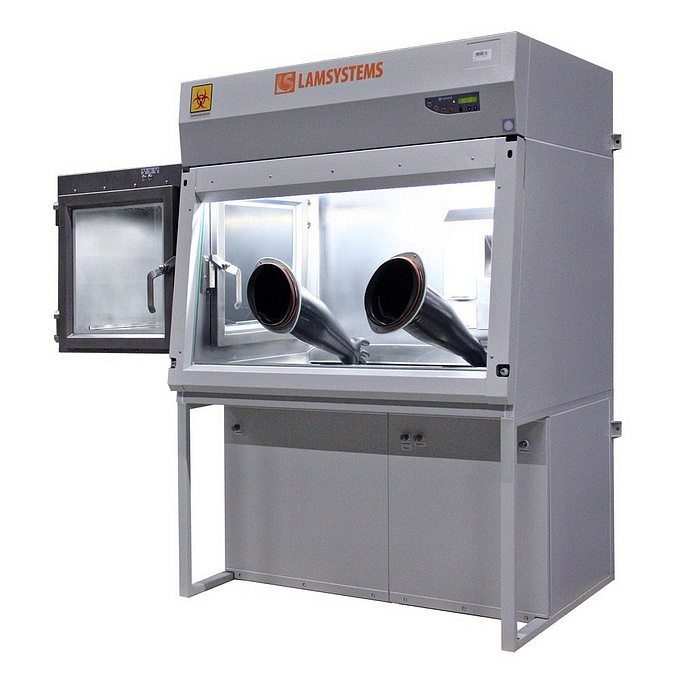

БМБ-III-«Ламинар-С»-1,2 PROTECT для мобильных лабораторий
Артикул: 1R-С.003-12.2/(322.120.01)
Данная модель бокса устанавливается в мобильные лаборатории, которые базируются на транспортных средствах (автомобилях и т.п.)
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
При условии подключения к индивидуальной системе активной вытяжной вентиляции, может использоваться для защиты при работе с небольшими количествами токсичных химических веществ, а также для удаления запахов рабочих агентов.
Бокс предназначен для уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путем, защиты окружающей среды, а также защиты продукта от внешнего загрязнения или перекрёстной контаминации.
При условии подключения к индивидуальной системе активной вытяжной вентиляции, может использоваться для защиты при работе с небольшими количествами токсичных химических веществ, а также для удаления запахов рабочих агентов.

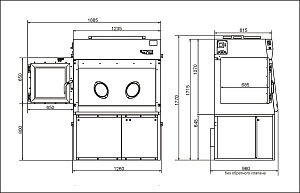

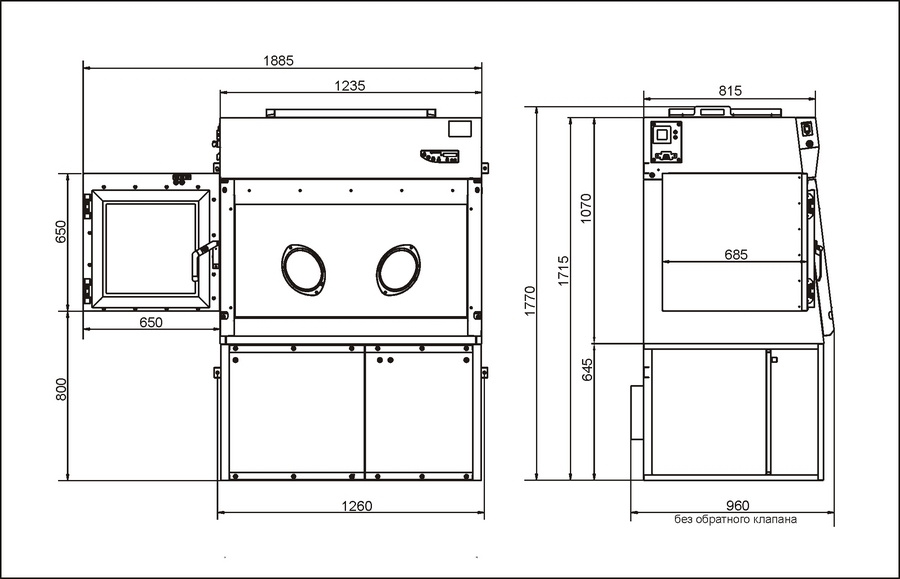

Параметры и размеры
| Артикул изделия | 1R-С.003-12.2/(322.120.01) |
| Габаритные размеры бокса /ШхГхВ/, мм | 1885х960х1715 |
| Размеры рабочей камеры /ШхГхВ/, мм | 1175х770х750 |
| Потребляемая мощность бокса (без учета нагрузки на встроенные розетки), Вт, не более | 520 |
| Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более | 1520 |
| Масса бокса (нетто), кг, не более | 330 |
Характеристики
| Класс чистоты воздуха в рабочей камере бокса по концентрации взвешенных частиц (аэрозолей): | 5 ИСО |
| Класс бокса согласно ГОСТ Р ЕН 12469, NSF/ANSI 49 | III |
| Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1 | H14 |
| Класс предварительного фильтра согласно ГОСТ Р ЕН 779 | G4 |
| Производительность по воздуху, удаляемому из бокса, м3/ч | 200 |
| Освещенность рабочей зоны бокса (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 1500 |
| Минимальное отрицательное давление в рабочей камере, Па, не менее | 200 |
| Постоянно поддерживаемое (рабочее) отрицательное давление в рабочей камере, Па, не менее | 250 |
| Фильтрация воздуха: | |
| - поступающего в рабочую камеру | двухступенчатая (G4, H14) |
| - удаляемого из бокса | двухступенчатая (Н14, H14) |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ, не более | 57* |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБ(А)).

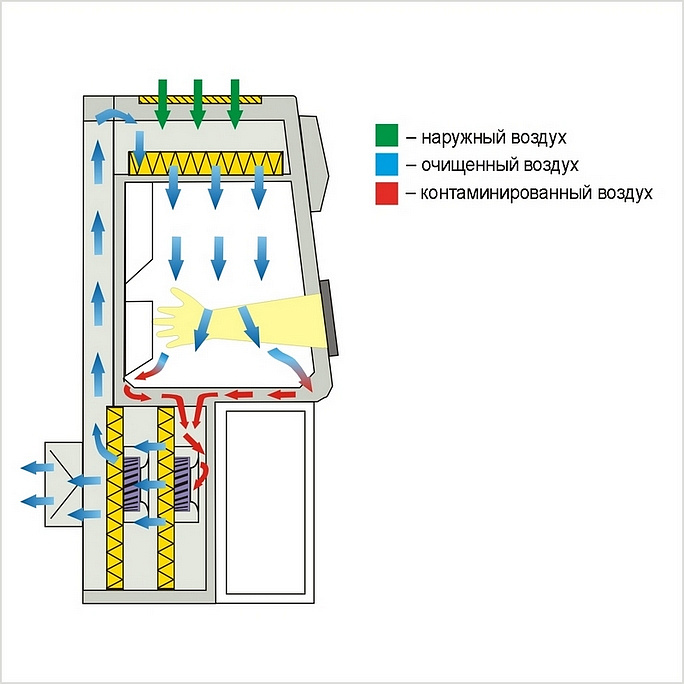

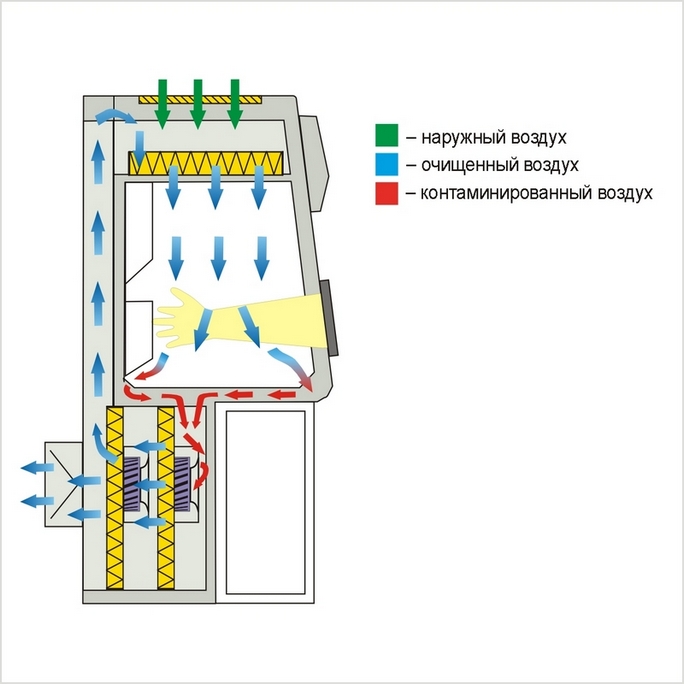

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- рабочая камера – из нержавеющей стали марки AISI 304;
- рабочая столешница (поддон) – из нержавеющей стали марки AISI 304. Для вытяжки воздуха из рабочей камеры в передней и задней частях поддона предусмотрены воздухозаборные зазоры;
- фронтальное окно – подъёмное, для возможности загрузки оборудования, материал стекол «триплекс», стойкий к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- окно оснащено двумя овальными перчаточными портами;
- в каждом перчаточном порту установлены камерные перчатки в комплекте с уплотнительными кольцами;
- светодиодное освещение рабочей камеры;
- три блока розеток в рабочей камере бокса;
- лампа УФ-облучения в рабочей камере бокса;
- манометр измерения давления от -500 Па до +500 Па в рабочей камере бокса;
- сетевой разъем в рабочей камере.
Испаритель формалина
встроенный в заднюю стенку рабочей камеры.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
- очистка воздуха, удаляемого из бокса двухступенчатая: происходит через два последовательно установленных выпускных НЕРА-фильтра Н14;
- для удаления воздуха из бокса вытяжной фильтровентиляционный модуль снабжен двумя вентиляторами;
- выпускной фланец с обратным клапаном на задней панели вытяжного фильтровентиляционного модуля.
Передаточный шлюз
- наружные панели корпуса шлюза металлические, покрыты порошковой эмалью;
- внутренняя камера из нержавеющей стали марки AISI 304, герметичная;
- расположение дверей – угловое – наружная дверь спереди бокса, внутренняя дверь встроена в боковое окно рабочей камеры;
- двери шлюза снабжены запорной рукояткой из нержавеющей стали марки AISI 321;
- двери шлюза снабжены системой электро-механической блокировки запорных рукоятей для предотвращения одновременного открытия обеих дверей;
- в окна дверей шлюза установлены закаленные стекла;
- одна лампа УФ-облучения;
- светодиодное освещение шлюза;
- выдвижная цельная столешница из нержавеющей стали марки AISI 304 для облегчения загрузки предметов в рабочую камеру.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом с ЖК-дисплеем;
- пульт управления шлюзом кнопочный с индикацией состояния дверей и замков шлюза;
- датчики параметров воздушных потоков;
- съемный кабель питания с фиксатором;
- отдельные предохранители для вентиляторов и блоков розеток;
- кнопка выключения питания блоков розеток, установленных в рабочей камере;
- сетевой выключатель питания бокса с ключами;
- сетевой разъем на приточном фильтромодуле;
- «сухой контакт» с кабелем 5 м.
Элементы для регулировки параметров воздушного потока
- регулировочная заслонка (шибер) с электроприводом.
Элементы для проверки НЕРА-фильтров
- для проверки целостности НЕРА-фильтров - встроенные штуцеры отбора проб воздуха
