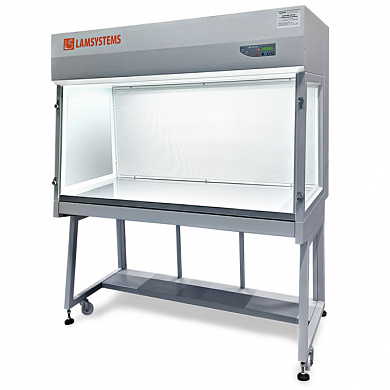

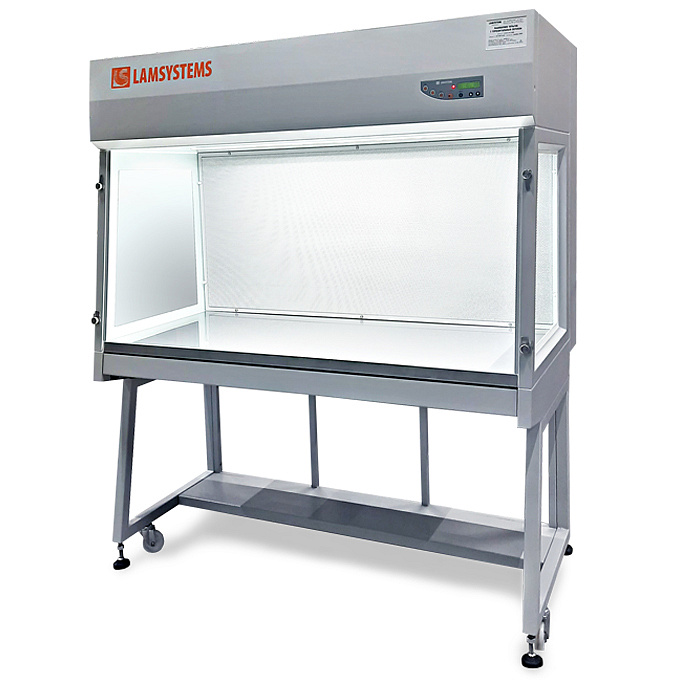

Ламинарное укрытие с горизонтальным потоком
- Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой особо чистой воздушной среды;
- Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от окружающей среды или работа с объектами требует стерильной рабочей зоны;
- Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Дополнительные опции
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
- Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой особо чистой воздушной среды;
- Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора, когда необходима защита рабочего материала от окружающей среды или работа с объектами требует стерильной рабочей зоны;
- Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Параметры и размеры
Наименование изделия
Ламинарное укрытие с горизонтальным потоком
| Артикул изделия | 2R-D.013-15 |
Габаритные размеры бокса (ШхГхВ), мм |
1500х858х1090 |
Высота бокса на подставке, без учета выступающих опор, мм |
1645 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1430х625х635 |
В боксе установленны фильтры: |
|
- предварительный фильтр грубой очистки класс G4 по ГОСТ Р 71490-2024 |
1 шт. |
- приточный HEPA-фильтр класс H14 по ГОСТ Р 71176-2023 |
2 шт. |
Параметры электропитания бокса: |
|
- напряжение, В ~ |
230±10% |
- частота, Гц |
50±1 |
Масса бокса без подставки (нетто), кг, не более |
187 |
Масса подставки (нетто), кг, не более |
23 |
Потребляемая мощность, Вт, не более |
1000 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: | |
| - по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| - по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC |
Средняя скорость нисходящего воздушного потока в рабочей камере бокса, настроенная на предприятии изготовителе, м/с |
0,4±20% |
| Минимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с | 0,25±20% |
| Максимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с | 0,5±20% |
| Производительность по воздуху, удаляемому из бокса, м куб/ч | 690-1035 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 750 |

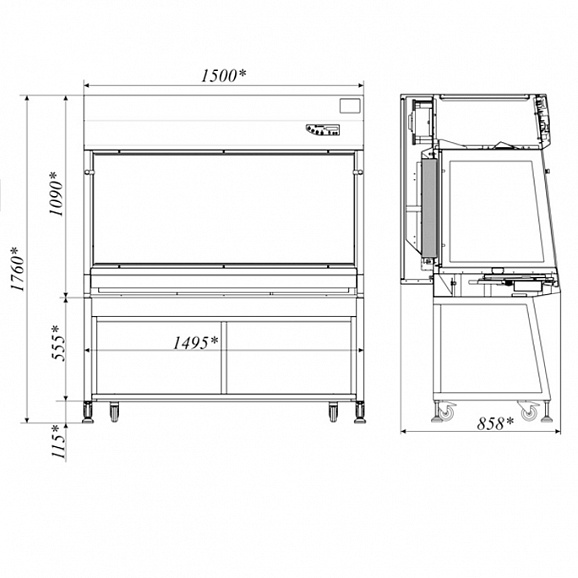

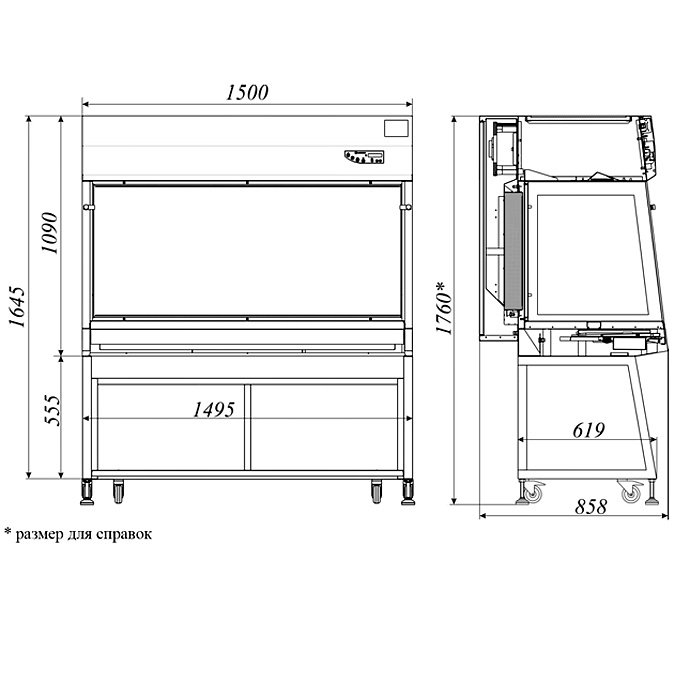

Габаритный чертеж

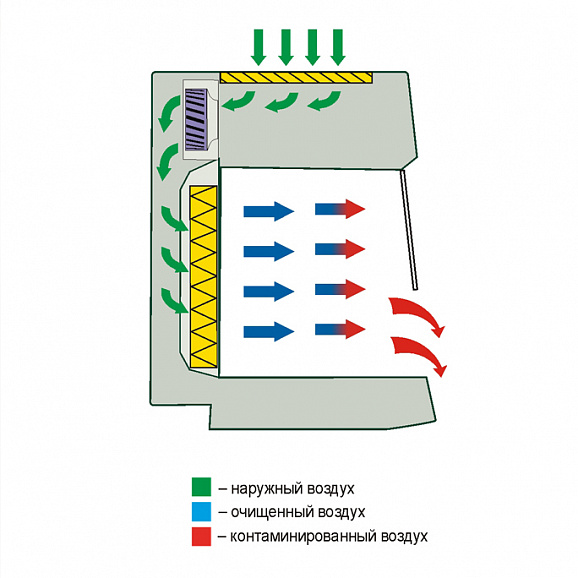

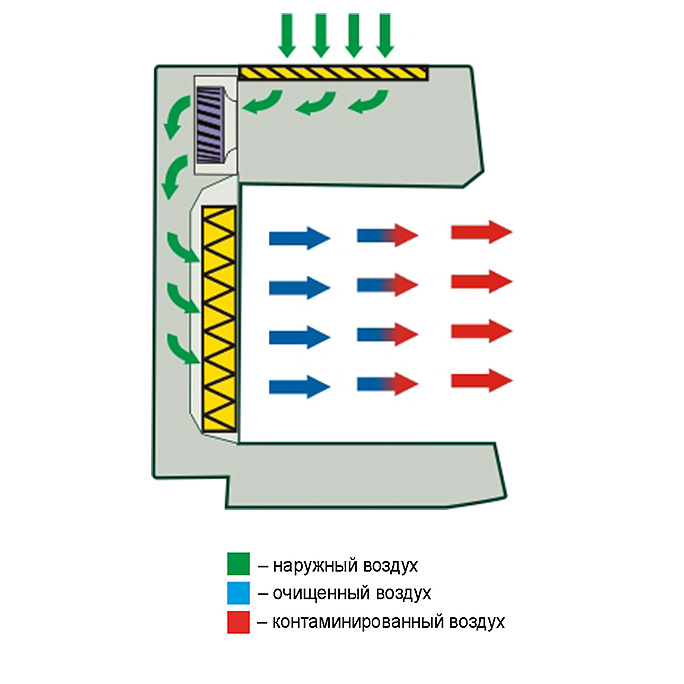

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- боковые стекла выполнены из закаленного стекла;

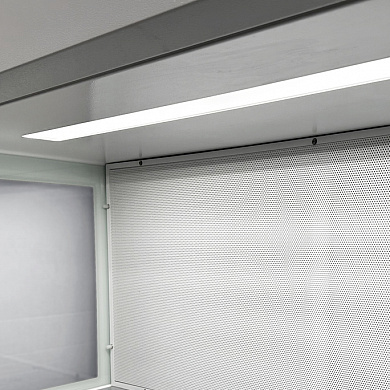

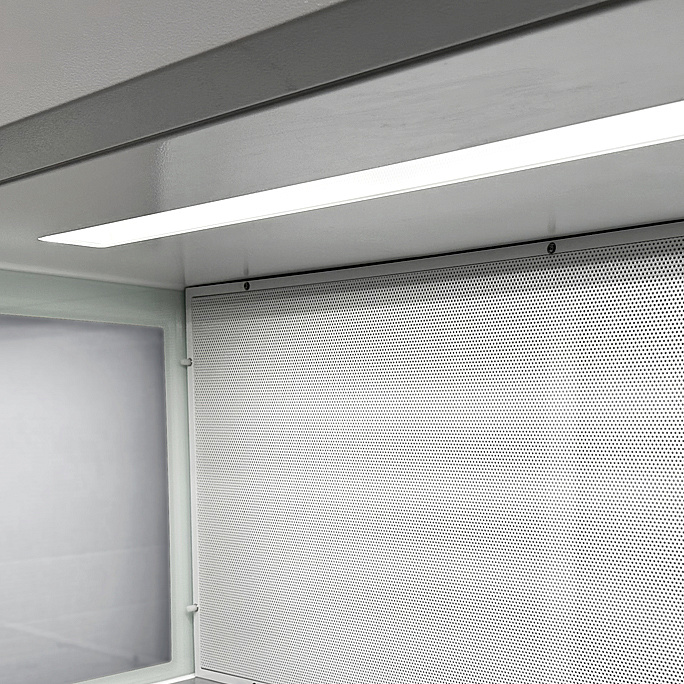

- LED – освещение рабочей камеры бокса;
- ламинаризатор воздушного потока выполнен из металлического перфорированного листа с полимерной сеткой;
- столешница из нержавеющей стали (AISI 304).

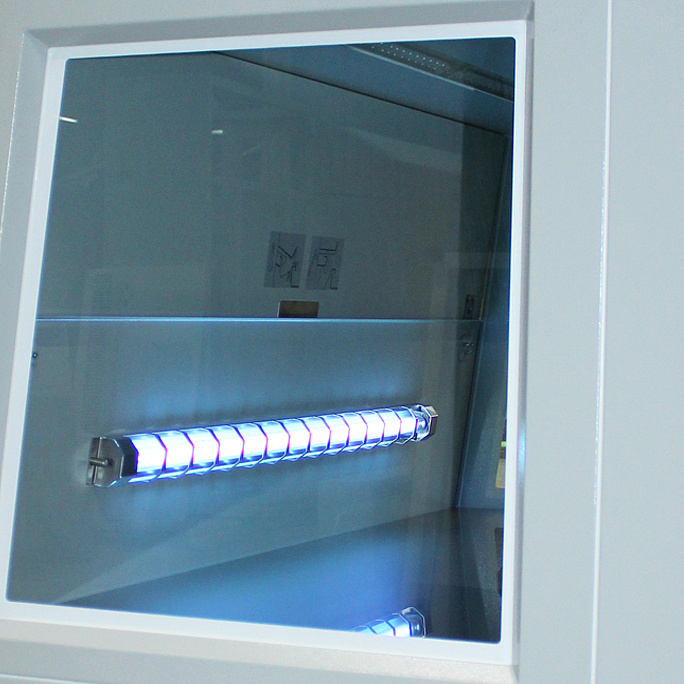

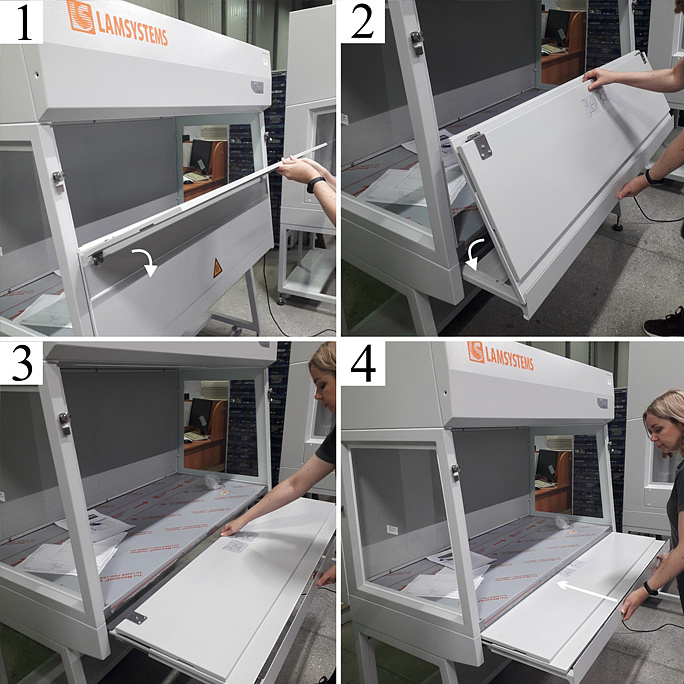

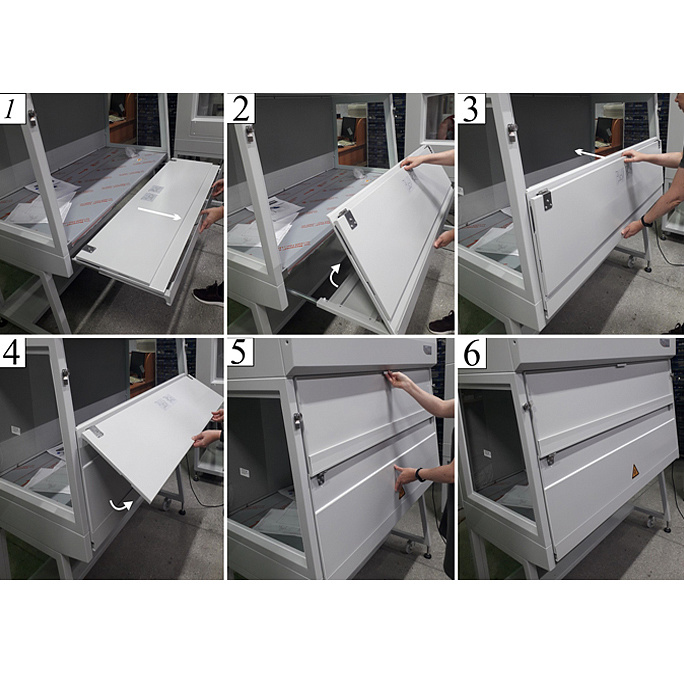

Блок УФ - облучения
- Блок УФО выдвижной (в нерабочем положении находится за пределами рабочей камеры, под ее основанием);
- металлическая защита лампы УФ-облучения;

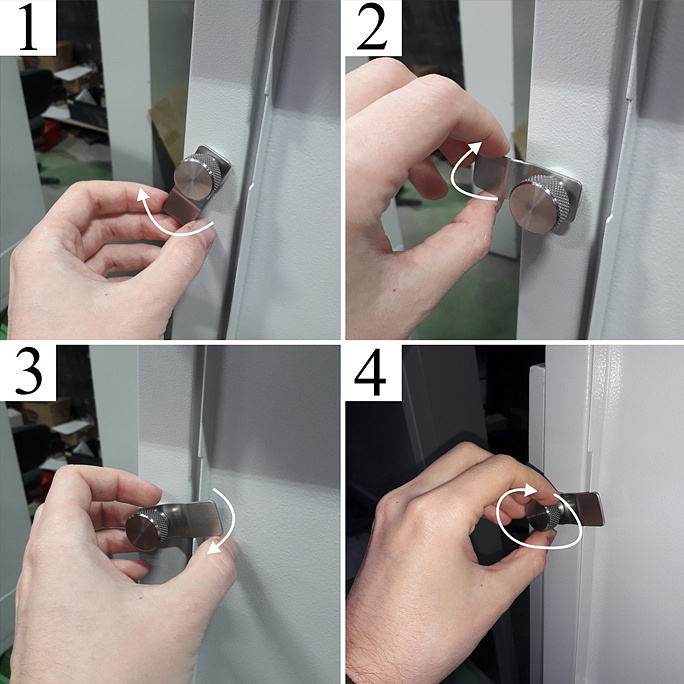

- фиксаторы крышки блока УФ-облучения.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, двуступенчатая - сначала через предварительный фильтр G4 и затем через HEPA-фильтр Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления бокса – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков*;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- кабель питания несъемный.
Элементы для проверки
- встроенные штуцеры отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная;
- – для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- – для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
