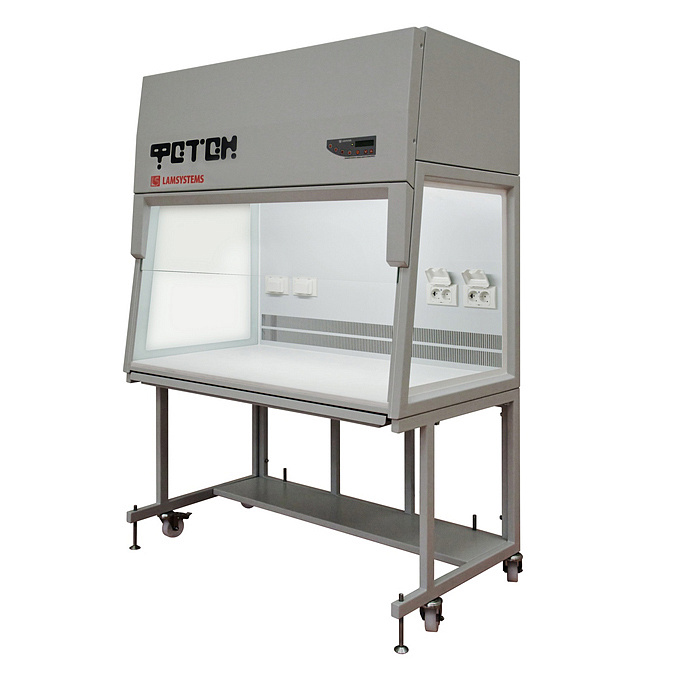

Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
Артикул: 2R-D.005-12
Ламинарный шкаф предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора;
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.
Версия для печати
Используется при работе с веществами, не представляющими угрозы здоровью оператора;
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.
Индивидуальное проектирование на базе данной модели
Отрасли
Тип защиты
Виды работ
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Дополнительные опции
HEPA-фильтр
- класс НЕPA - фильтров по ГОСТ Р ЕН 1822-1-2010 – Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года.
ULPA-фильтр для боксов шириной 1,2 м
Приточный фильтр 1130х530х78 мм - 1 шт
- класс ULPA-фильтра по ГОСТ Р 71176-2023 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
Стабилизатор напряжения однофазный 2 кВА
Стабилизатор напряжения однофазный настенный предназначен для поддержания стабильного однофазного напряжения питания нагрузок бытового и промышленного назначения 220В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
Артикул: 2R-D.005-12
Ламинарный шкаф предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора;
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.
Используется при работе с веществами, не представляющими угрозы здоровью оператора;
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.
Параметры и размеры
Наименование изделия
Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
| Артикул изделия | 2R-D.005-12 |
| Габаритные размеры бокса на подставке (без учета опор), мм, не более | 1200х760х1752 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1130х625х650 |
| Размеры рабочей зоны, мм, (ШхГ) | 1130x625 |
| Параметры электропитания бокса: | |
| - напряжение, В ~ | 230±10% |
| - частота, Гц | 50±1 |
| Потребляемая мощность без учета нагрузки на встроенные розетки, Вт, не более | 1000 |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
| Масса бокса в сборе с подставкой (нетто), кг, не более | 160 |
| Допускаемая масса объектов, загружаемых в инструментальный ящик, кг, не более | 5 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 | |
| по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC |
| Скорость нисходящего воздушного потока в рабочей камере бокса: | |
| - Средняя скорость, настроенная на предприятии изготовителе, м/с | 0,4±20% |
| - Минимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не менее | 0,25±20% |
| - Максимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не более | 0,5±20% |
Класс фильтра грубой очистки по ГОСТ Р 71490-2024 |
G4* |
Класс НЕРА – фильтра по ГОСТ Р 71176-2023 |
Н14** |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м куб/ч | 690-1035 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 750 |
| Уровень шума на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более | 65*** |
* Допускается дополнительная установка угольного фильтра.
** Допускается установка ULPA фильтра класса U15 по ГОСТ Р 71176-2023.
***Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБА).

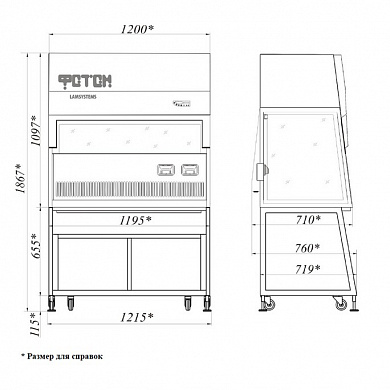

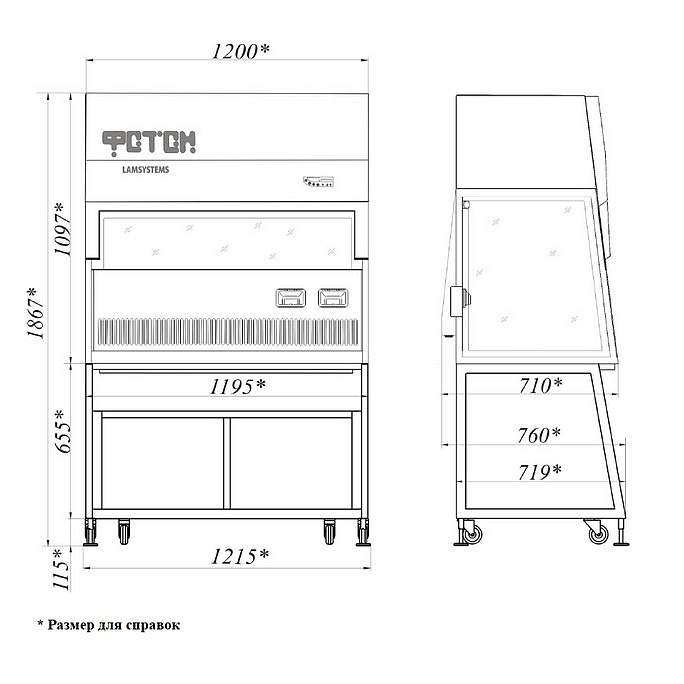

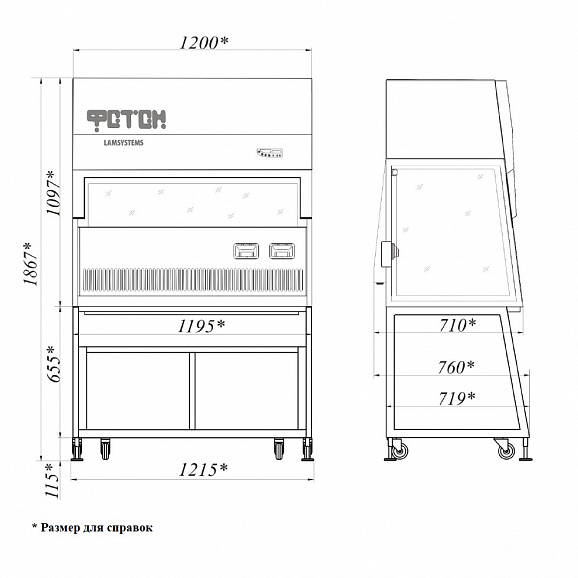

Габаритный чертеж

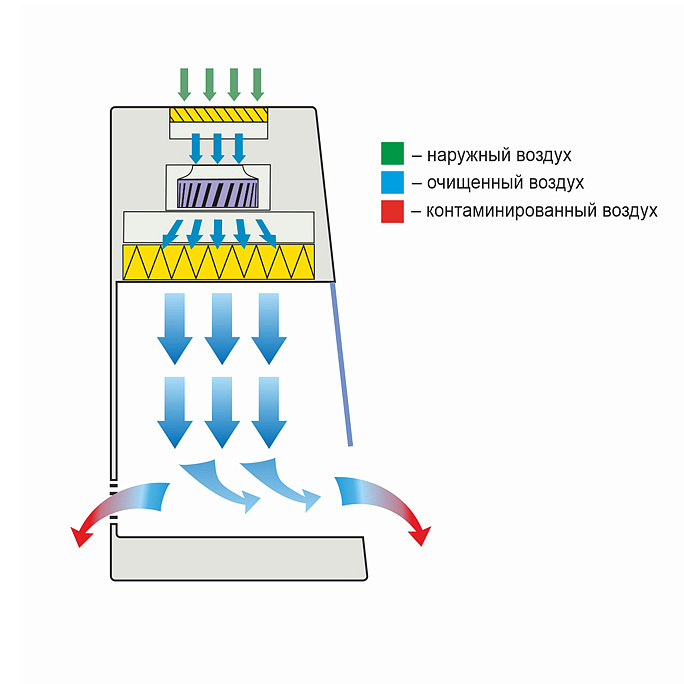

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- каменная столешница;
- LED – освещение рабочей камеры бокса;
- 4 розетки в рабочей камере бокса справа;
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая - сначала через предварительный фильтр G4 и затем через HEPA-фильтр Н14.

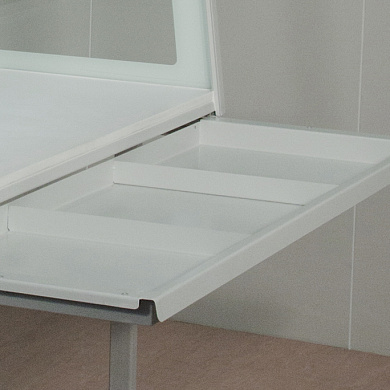

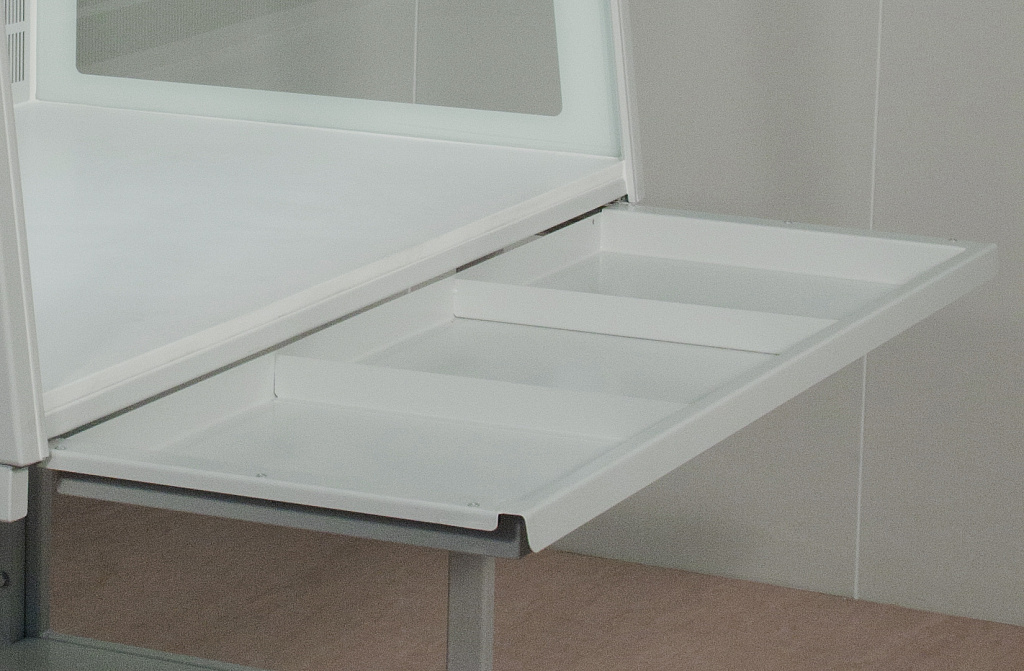

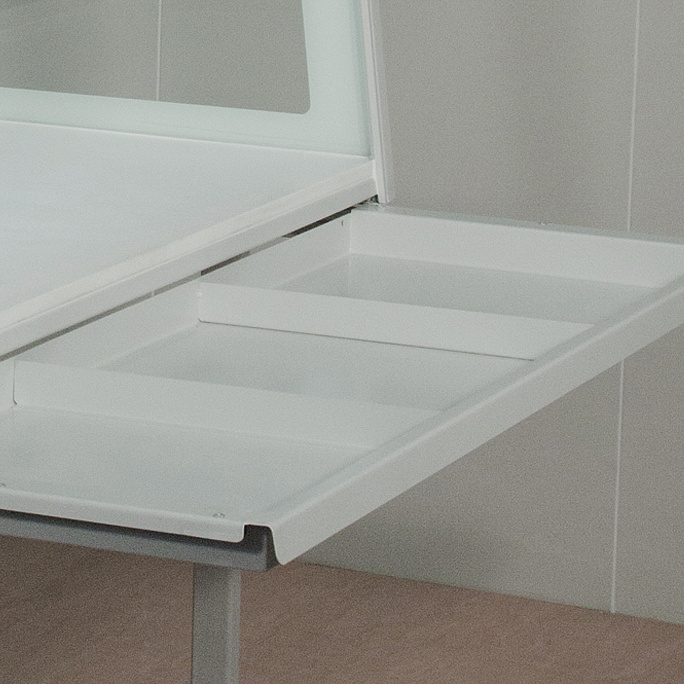

Выдвижной ящик для инструментов
В нерабочем положении находится за пределами рабочей камеры, под ее основанием.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение);
- индивидуальный предохранитель на блоки розеток, установленные в рабочей камере;
- кабель питания несъемный.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
