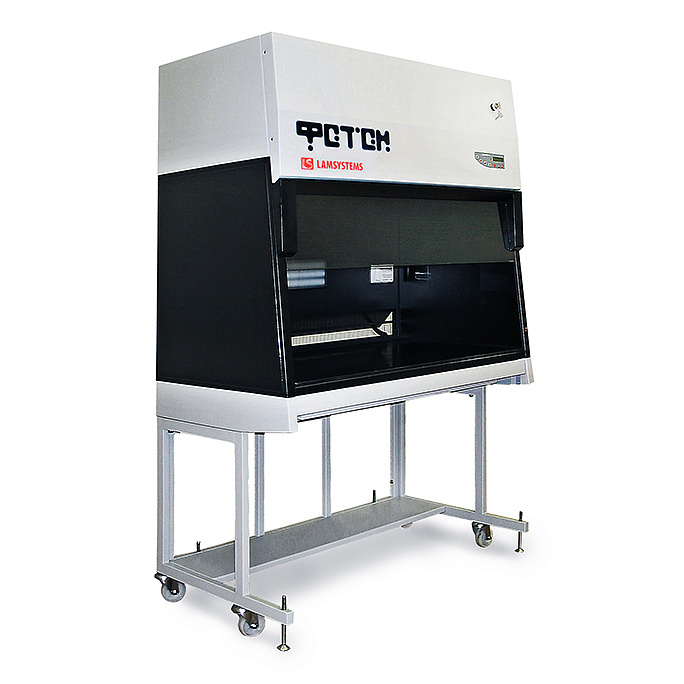

Ламинарное укрытие с вертикально нисходящим потоком ФОТОН с выдвижным ящиком
Артикул: 2R-D.551-12
Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора.
Светопоглощающая черная матовая поверхность рабочей камеры предотвращает возникновение бликов.
Тонированное фронтальное стекло уменьшает оптическое пропускание света, безопасно при случайном разбивании (не рассыпается).
Версия для печати
Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора.
Светопоглощающая черная матовая поверхность рабочей камеры предотвращает возникновение бликов.
Тонированное фронтальное стекло уменьшает оптическое пропускание света, безопасно при случайном разбивании (не рассыпается).
Отрасли
Тип защиты
Виды работ
Для оснащения отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Дополнительные опции
HEPA-фильтр
- класс НЕPA - фильтров по ГОСТ Р ЕН 1822-1-2010 – Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года.
ULPA-фильтр для боксов шириной 1,2 м
Приточный фильтр 1130х530х78 мм - 1 шт
- класс ULPA-фильтра по ГОСТ Р 71176-2023 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
Ламинарное укрытие с вертикально нисходящим потоком ФОТОН с выдвижным ящиком
Артикул: 2R-D.551-12
Бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора.
Светопоглощающая черная матовая поверхность рабочей камеры предотвращает возникновение бликов.
Тонированное фронтальное стекло уменьшает оптическое пропускание света, безопасно при случайном разбивании (не рассыпается).
Бокс используется при работе с веществами, не представляющими угрозы здоровью оператора.
Светопоглощающая черная матовая поверхность рабочей камеры предотвращает возникновение бликов.
Тонированное фронтальное стекло уменьшает оптическое пропускание света, безопасно при случайном разбивании (не рассыпается).
Параметры и размеры
Наименование изделия
Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
| Артикул изделия | 2R-D.551-12 |
| Габаритные размеры на подставке (без учета опор), мм, не более | 1200х719х1777 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1130х625х650 |
| Параметры электропитания бокса | |
| - напряжение, В ~ | 230±10% |
| - частота, Гц | 50±1 |
| Потребляемая мощность без учета нагрузки на встроенные розетки, Вт, не более | 1000 |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
| Масса бокса в сборе с подставкой (нетто), кг, не более | 190 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м куб/ч | 690-1035 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 | |
| по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса | |
| -скорость, настроенная на предприятии-изготовителе, м/с | 0,4±20% |
| -минимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) | 0,25±20% |
| -максимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не более | 0,5±20% |
Класс фильтра грубой очистки по ГОСТ Р 71490-2024 |
G4* |
Класс НЕРА – фильтра по ГОСТ Р 71176-2023 |
H14** |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 750 |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более | 65*** |
* Допускается дополнительная установка угольного фильтра.
** Допускается установка ULPA фильтра класса U15 по ГОСТ Р 71176-2023.
*** Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБ(А)).

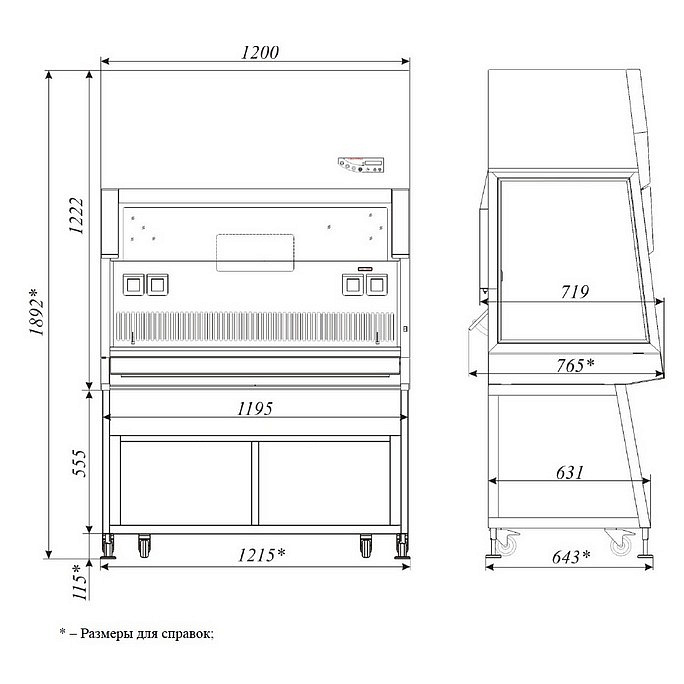

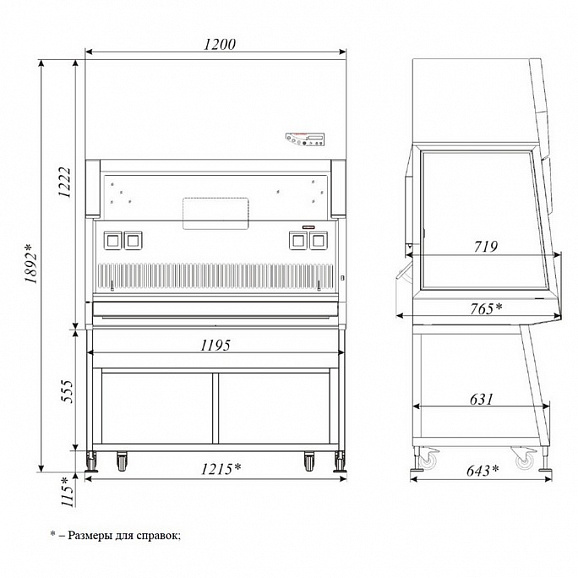

Габаритный чертеж

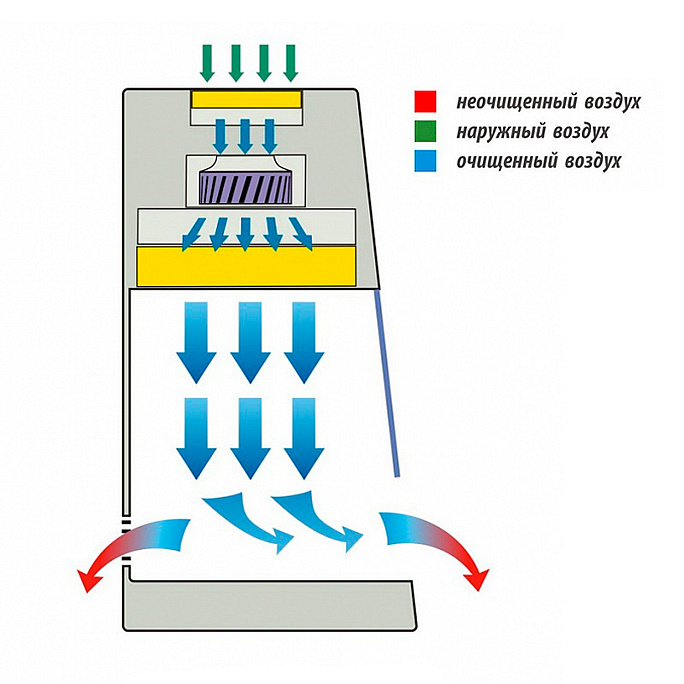

Схема воздушных потоков
Стандартное исполнение
Лакокрасочное покрытие
Все металлические части бокса покрыты порошковой краской черного цвета.
Рабочая камера
- лицевое стекло – тонированное, распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовым амортизатором;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- наклонная лицевая поверхность бокса;
- столешница из искусственного камня чёрного цвета;
- LED – освещение рабочей камеры бокса;
- четыре розетки в рабочей камере бокса: две справа (не подключены к питающей сети бокса, подключаются заказчиком самостоятельно), две слева (подключены к питающей сети бокса);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
- на задней стенке установлен светильник;
- на правой боковой рамке установлена кнопка для включения/выключения светильника расположенного на задней стенке;
- откидная крышка для перекрытия перфорации на задней стенке.
Выдвижной ящик для инструментов
- в нерабочем положении находится за пределами рабочей камеры, под ее основанием;
- оборудован подъемной заслонкой рабочего проема.
Система очистки поступающего воздуха
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая - сначала через предварительный фильтр G4 и затем через HEPA-фильтр Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков*;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъемный
Элементы для проверки
встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
