Поле ламинарное 1800х1200 (ламинаризатор Rv, воздуховод прямоугольного сечения)
Артикул: 2R-M.430-12
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади).
Версия для печати
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади).
Поле ламинарное 1800х1200 (ламинаризатор Rv, воздуховод прямоугольного сечения)
Артикул: 2R-M.430-12
Применяются для очистки поступающего воздуха и перераспределение его, под ламинарным полем, в однонаправленный поток для создания в помещении операционного/производственного зала, области воздушной среды высокой степени чистоты.
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади).
Размер поля выбирается в зависимости от вида проводимых операций, с учетом геометрии операционного зала (размеров, площади).
Параметры и размеры
Наименование изделия
Поле ламинарное 1800х1200 (ламинаризатор Rv, воздуховод прямоугольного сечения)
| Артикул | 2R-M.430-12 |
| Габаритные размеры ламинарного поля, мм, не более /ШхГхВ/ | 1860х1260х783 |
| Высота экранов из ПВХ, мм | 300 |
| Размеры рабочей зоны внутри области, ограниченной экранами из ПВХ /ШхГ/, мм, не более | 1800х1200 |
| Размер фланца для присоединения воздуховода, мм | 200х400 |
| Минимальная высота подвесного потолка, мм | 2500 |
| Минимальная высота исходного помещения, мм | 3000 |
| Габаритные размеры рекомендуемого фильтра, мм, не более /ШхГхВ/ | 1130х530х78 |
| Количество фильтров | 3 |
| Класс фильтров по ГОСТ РЕН 1822-1-2010 | H14 |

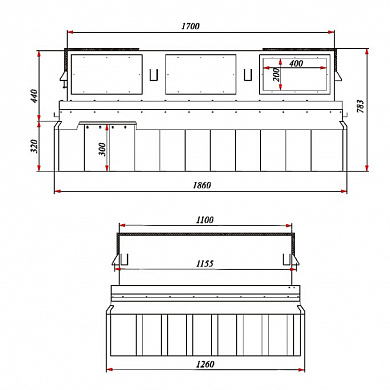

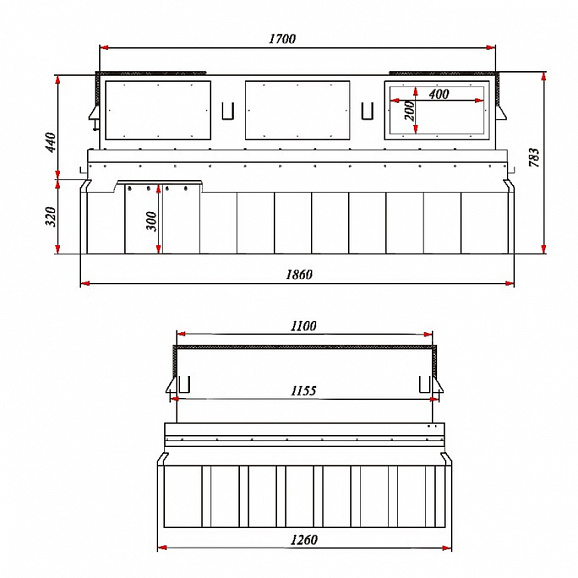

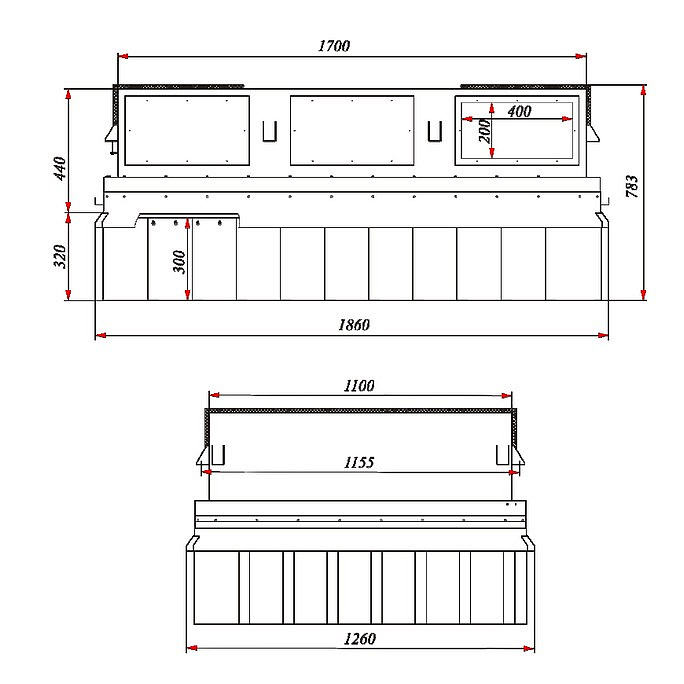

Габаритный чертеж
Стандартное исполнение

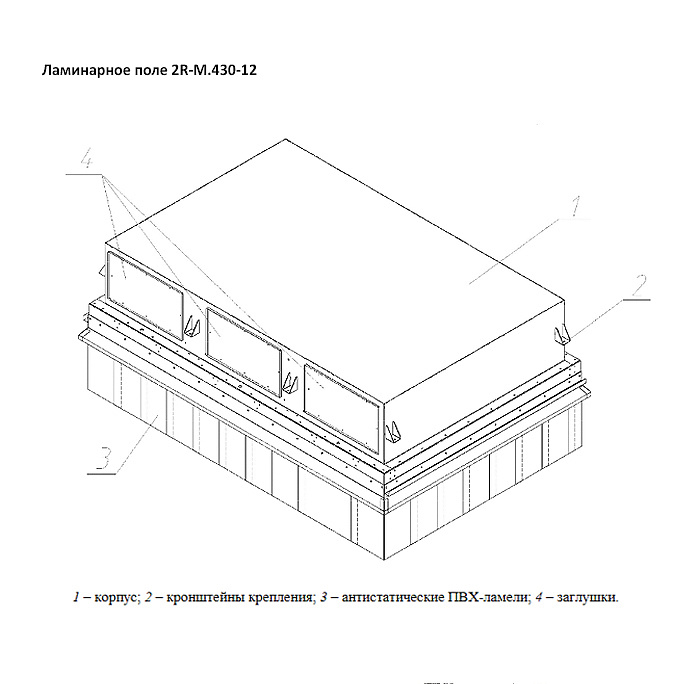

Особенности конструкции
- коробчатый металлический, корпус;
- по периметру корпуса ламинарного поля выполнены отверстия размером 200х400 мм для подвода воздуховода;
- для закрытия незадействованных отверстий в ламинарном поле в комплект прилагаются заглушки 6 шт.;
- ламинаризатор выполнен из перфорированного нержавеющего стального листа
- экран по периметру поля выполнен из ПВХ ламелей (съемные) высотой 300 мм;
- механизм крепления фильтров, снабжен пружинами которые обеспечивают герметичность уплотнения фильтров на весь срок эксплуатации ламинарного поля;
- на корпусе ламинарного поля установлены кронштейны крепления (элементы крепления в базовую комплектацию не входят).
- для проверки НЕРА - фильтров предусмотрены штуцера: - штуцер «Upstream» - предназначен для отбора концентрации аэрозоля перед НЕРА – фильтром; - штуцер «Aerosol» - предназначен для подачи аэрозоля.
