БАВ-«Ламинар.-с.» (1,2)
Для защиты оператора и окружающей среды от выброса диспергированных контаминированых частиц при работе с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Для изоляции оборудования и/или процедур, при которых возможно образование аэрозолей.
Не обеспечивает защиту продукта в рабочей камере от внешних загрязнений.
Дополнительные опции
- класс НЕPA - фильтров по ГОСТ Р ЕН 1822-1-2010 – Н14;
- эффективность по MPPS – 99,995 %;
- номинальный поток воздуха – 0,5 м/с;
- начальный перепад давления при номинальном потоке воздуха – 120-150 Па;
- защитный экран с одной стороны;
- уплотнитель - с обеих сторон;
- срок службы – 4 года.

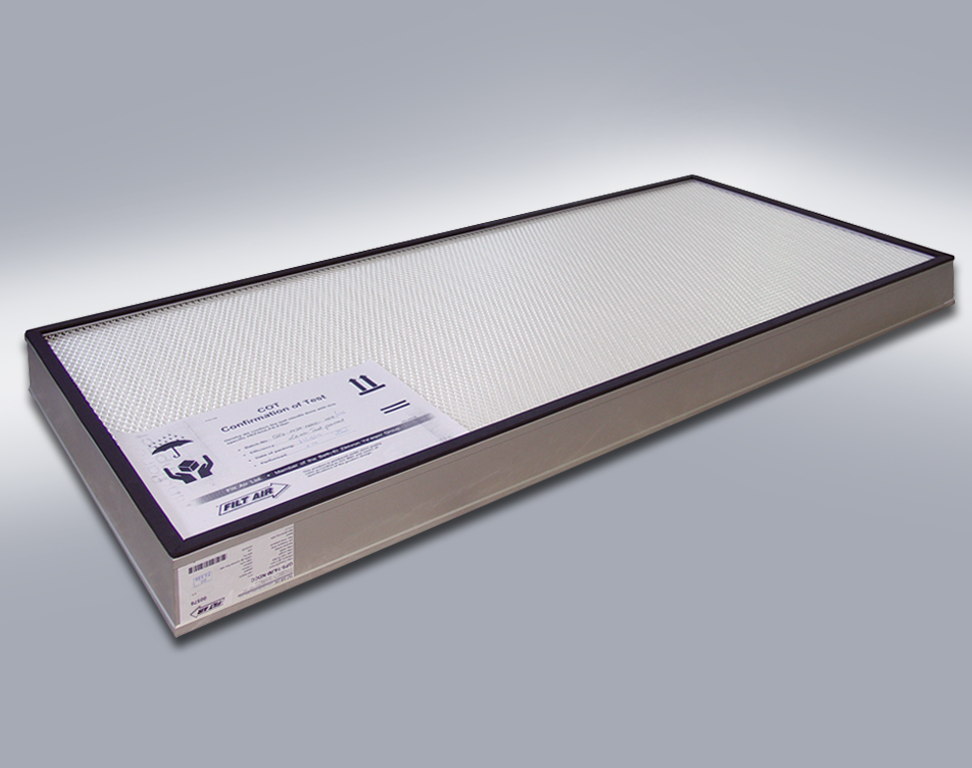

Приточный фильтр 1130х530х78 мм - 1 шт
- класс ULPA-фильтра по ГОСТ Р 71176-2023 – U15
- эффективность по MPPS – 99,9995 %
- номинальный поток воздуха – 0,5 м/с
- начальный перепад давления при номинальном потоке воздуха – 128 Па
- защитный экран с одной стороны
- уплотнитель - с обеих сторон
Блок розеток с заземлением, горизонтальный, состоит из двух розеток, с крышками на каждой розетке.
в комплекте:
- столешница из нержавеющей стали, соответствующая боксу согласно артикулу опции;

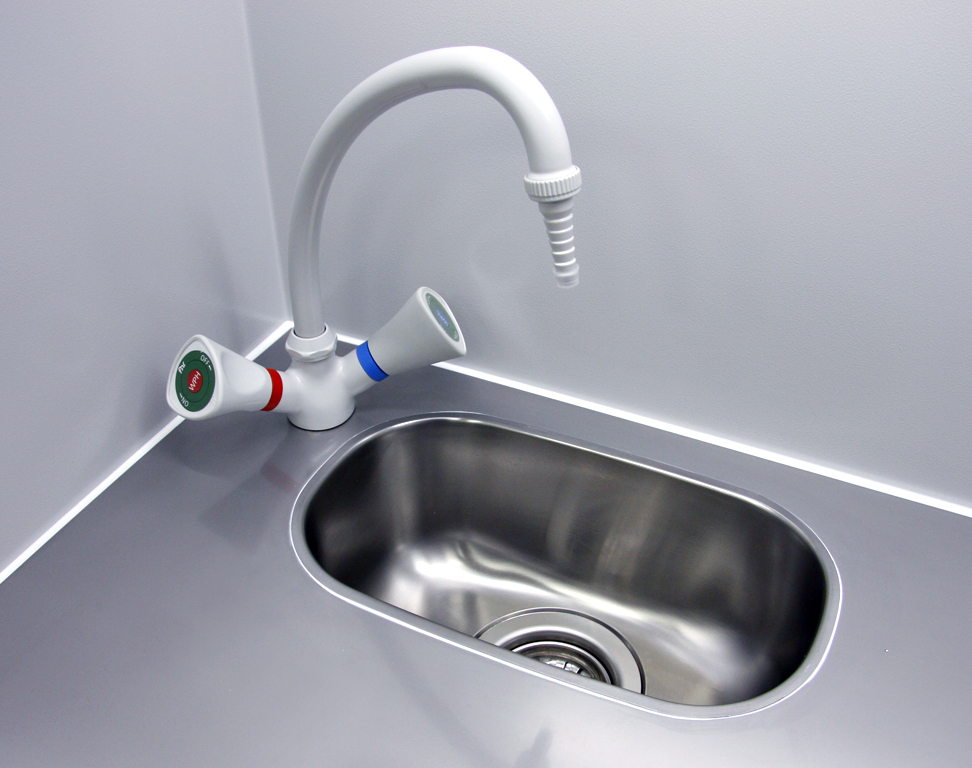

- мойка нерж. под столешницу овальная 290х180х135 в комплекте со сливной арматурой.
- полка для ног
- выкручивающиеся опоры
- колеса
- распашные дверцы с ручками
- полка
- магнитные защелки
- выкручивающиеся опоры
- транспортировочные колеса
- боковые рамки
● две распашные дверцы с ручками;
● одна полка;
● магнитные защелки;
● выкручивающиеся опоры винтовые;
● транспортировочные колеса.
Для защиты оператора и окружающей среды от выброса диспергированных контаминированых частиц при работе с опасными и потенциально опасными патогенными агентами и микроорганизмами.
Для изоляции оборудования и/или процедур, при которых возможно образование аэрозолей.
Не обеспечивает защиту продукта в рабочей камере от внешних загрязнений.
Параметры и размеры
Наименование изделия

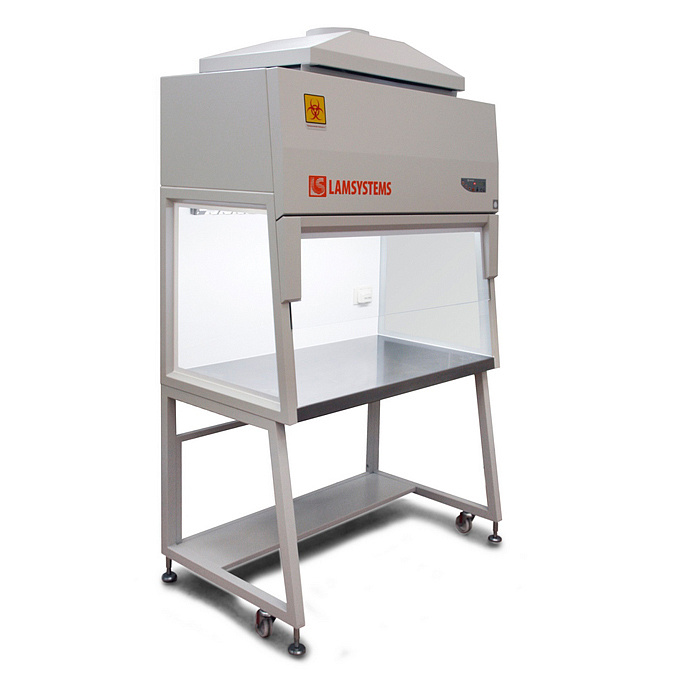

Бокс абактериальной воздушной среды для защиты оператора
при работе с патогенными агентами и микроорганизмами, передающимися
воздушно-капельным путем БАВ-«Ламинар.-с.» (1,2) по ТУ 9443-001-51495026-2002
Регистрационное удостоверение Росздравнадзора № ФСР 2010/07112 от 18.03.2010 г.
| Артикул изделия | 1R-G.001-12 |
| Габаритные размеры бокса в сборе с подставкой и с зонтом, мм (ШхГхВ) | 1200х760х2080 |
| Размеры рабочей камеры /ШхГхВ/, мм | 1130х625х650 |
| Мощность, потребляемая боксом (без учета нагрузки на встроенные блоки розеток), Вт, не более | 410/80* |
| Суммарная максимально допустимая нагрузка на встроенные блоки розеток, Вт, не более | 1000 |
| Расстояние от пола до рабочей поверхности, мм | 820 |
| Масса бокса в сборе с подставкой и с зонтом, кг, не более | 155 |
* Мощность с установленными в бокс новыми (незасоренными) фильтрами.
Характеристики
| Класс бокса согласно ГОСТ Р ЕН 12469, NSF/ANSI 49 | I |
| Класс установленного HEPA-фильтра по ГОСТ Р ЕН 1822-1 | H14 |
| Производительность по воздуху удаляемому из рабочей камеры бокса, м³/ч | 685 |
| Средняя скорость воздушного потока, входящего в бокс через рабочий проем, м/с, не менее | 0,7 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 2000 |

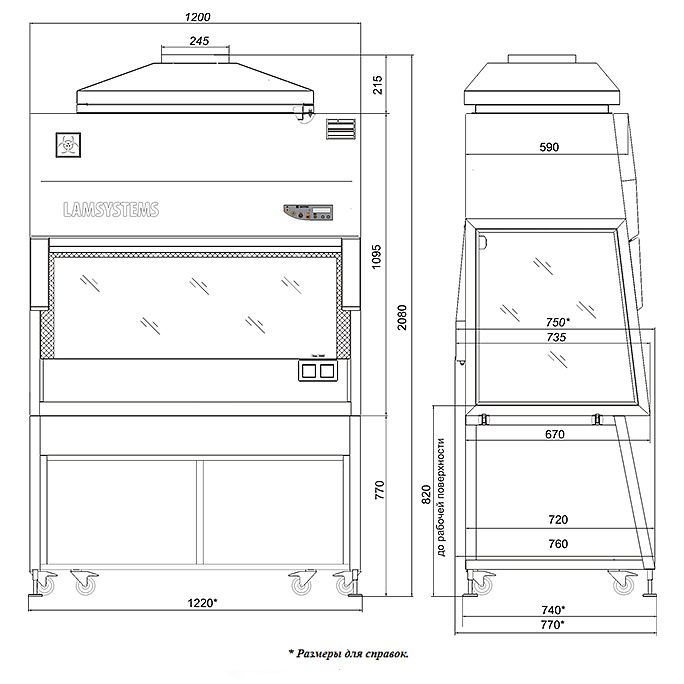

Габаритный чертеж

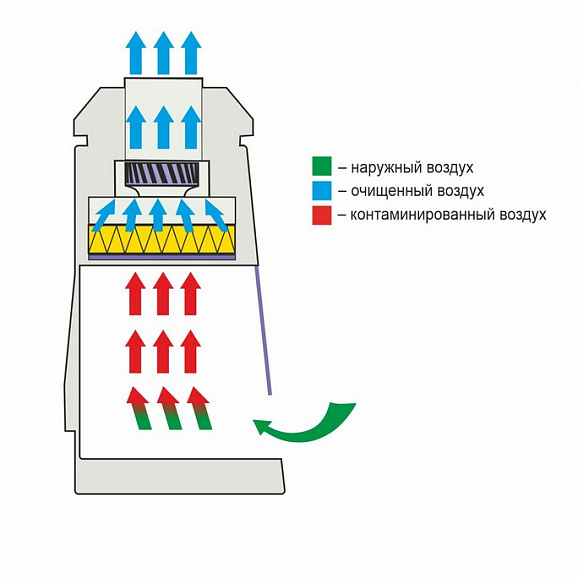

Схема воздушных потоков
Стандартное исполнение
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры светодиодное;
- один блок розеток в рабочей камере бокса (справа на задней стенке);
- столешница из нержавеющей стали (AISI 304);
- металлическая защитная решетка выпускного HEPA-фильтра.
Блок УФ-облучения
- установлен на задней стенке рабочей камеры бокса сверху.
Система очистки удаляемого воздуха
- очистка воздуха, удаляемого из рабочей камеры, происходит через выпускной HEPA-фильтр Н14.
Элементы подключения к вытяжной системе
- съемный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушного потока;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентиляторы, освещение, УФ-облучение);
- индивидуальный предохранитель на блок розеток, установленный в рабочей камере;
- кабель питания несъемный.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Дополнительные опции
